Algemeen
- Type
- lineaire koudebrug
- Aansluiting
- Aansluiting plat dak met buitenmuur (buitenhoek)
- (twee temperatuurzones)
- Gebouw
- nieuw
- Structuur
- Massieve
- Grafische doc.

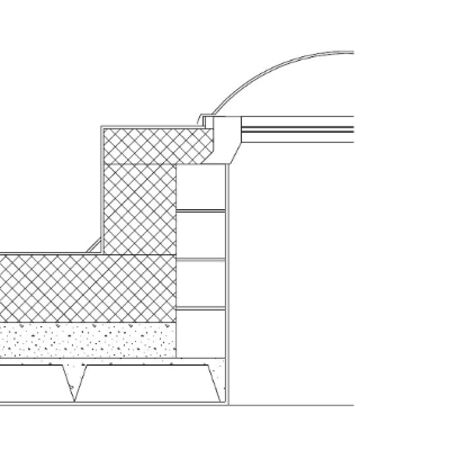

- Algemene doorsnede Detail (dxf) Detail (pdf)
Administratie
- Architect
- JORIS VIncent (encodage phpp pas concepteur)
- Studiebureau
- pmp asbl
- Datum van toevoeging
- 24/02/2014
Berekenen
- Silulatie programma
- Therm 6.3
- Bestanden
- Silulatie
Resultaat
- Psi
- 0,008 W/m.K
- Rapport
- Rapport
- Schermafdruken

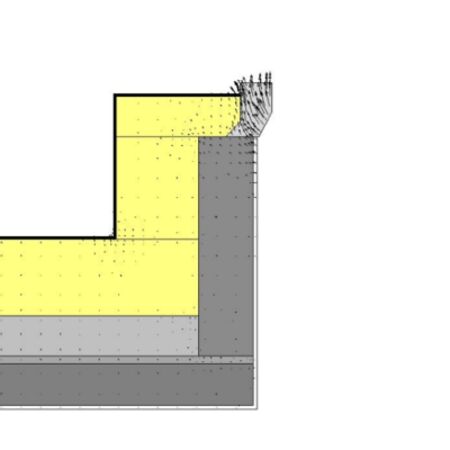

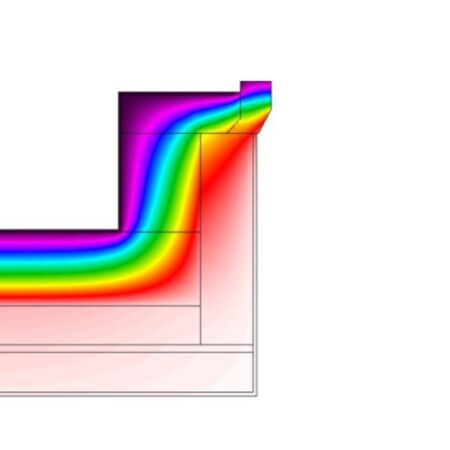

- Met isothermen Met warmtestroomvectoren
Wanden en muren
Plat dak
- U
- 0,095 W/m²K
- Dikte
- 635 mm
| Belangrijkste bouwmateriaal | λ | Secundair bouwmateriaal | λ | % | Dikte (mm) |
|---|---|---|---|---|---|
|
Verscheidene materialen
Bitumenmembraan Norme niets |
0,23 | 10 | |||
|
Isolatiematerialen
Polyurethaan (PUR) Recticel Eurothane Bi-3 |
0,028 | 280 | |||
|
Beton
Deklaag cement Norme vochtig |
0,8 | 145 | |||
|
Beton
Gewapend zwaar normaal beton Norme vochtig |
2,2 | 30 | |||
|
Geprefabriceerde vloerelementen
Vooraf vervaardigde ruwe vloerplaten van zwaar beton Norme 16 cm |
1,231 | 160 | |||
|
Bepleisteringen
Gips Norme zwaar (1000-1300) |
0,52 | 10 |
Buitenmuur
- U
- 0,082 W/m²K
- Dikte
- 510 mm
| Belangrijkste bouwmateriaal | λ | Secundair bouwmateriaal | λ | % | Dikte (mm) |
|---|---|---|---|---|---|
|
Verscheidene materialen
Bitumenmembraan Norme niets |
0,23 | 10 | |||
|
Isolatiematerialen
Polyurethaan (PUR) Recticel Eurothane Bi-3 |
0,028 | 300 | |||
|
Elementen van metselwerk
Cellenbetonmetselwerk XELLA Ytong C5/650 |
0,17 | 190 | |||
|
Bepleisteringen
Gips Norme zwaar (1000-1300) |
0,52 | 10 |
Raam : Venster
- Uf
- 1,3 W/m²K
- Raamkader
- 150 mm
