Algemeen
- Type
- lineaire koudebrug
- Aansluiting
- Aansluiting plat dak met buitenmuur (buitenhoek)
- (twee temperatuurzones)
- Gebouw
- nieuw
- Structuur
- Massieve
- Grafische doc.

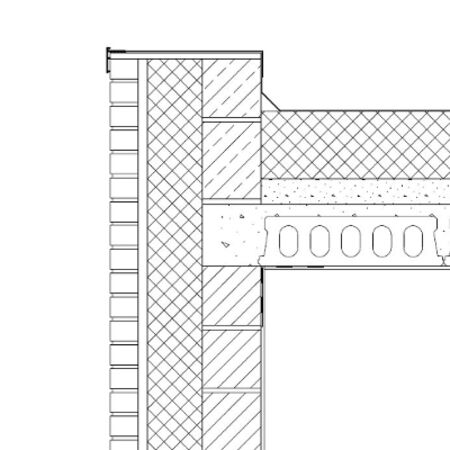

- Algemene doorsnede Detail (dxf) Detail (pdf)
Administratie
- Architect
- Les Briqueteries de Ploegsteert
- Studiebureau
- Les Briqueteries de Ploegsteert
- Datum van toevoeging
- 07/02/2014
Berekenen
- Silulatie programma
- Kobra
- Bestanden
- Silulatie
Resultaat
- Psi
- -0,009 W/m.K
- Rapport
- Rapport
- Schermafdruken

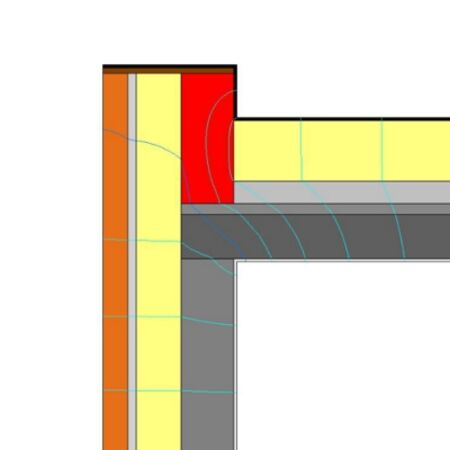

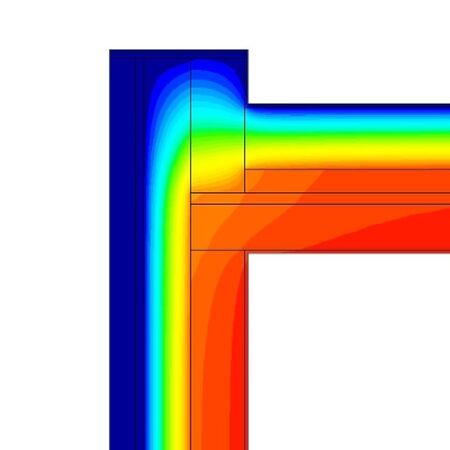

- Met isothermen Met warmtestroomvectoren
Wanden en muren
Buitenmuur
- U
- 0,123 W/m²K
- Dikte
- 484 mm
| Belangrijkste bouwmateriaal | λ | Secundair bouwmateriaal | λ | % | Dikte (mm) |
|---|---|---|---|---|---|
|
Bepleisteringen
Gips Norme zwaar (1000-1300) |
0,52 | 10 | |||
|
Elementen van metselwerk
Blocs creux de terre cuite Ploegsteert Thermobloc |
0,31 | 190 | |||
|
Isolatiematerialen
Polyurethaan (PUR) - Isolant panneau |
0,023 | 164 | |||
|
Stationaire luchtruim
flux horizontal - - |
0,333 | 30 | |||
|
Elementen van metselwerk
Briques pleines ou perforées (< 2,5cm2/perf.) Ploegsteert - |
1,034 | 90 |
Plat dak
- U
- 0,117 W/m²K
- Dikte
- 510 mm
| Belangrijkste bouwmateriaal | λ | Secundair bouwmateriaal | λ | % | Dikte (mm) |
|---|---|---|---|---|---|
|
Isolatiematerialen
Polyurethaan (PUR) - Isolant panneau |
0,027 | 220 | |||
|
Beton
Ongewapend zwaar normaal beton Norme droog |
1,3 | 80 | |||
|
Beton
Ongewapend zwaar normaal beton Norme vochtig |
1,7 | 40 | |||
|
Geprefabriceerde vloerelementen
Vooraf vervaardigde ruwe vloerplaten van zwaar beton Norme 16 cm |
1,231 | 160 | |||
|
Bepleisteringen
Gips Norme zwaar (1000-1300) |
0,52 | 10 |
Aansluiting : Thermische onderbreking
| Belangrijkste bouwmateriaal | λ |
|---|---|
|
Elementen van metselwerk
Blocs creux remplis d'isolant Ploegsteert Lambdabloc |
0,16 |
