Algemeen
- Type
- lineaire koudebrug
- Aansluiting
- Aansluiting plat dak met buitenmuur (buitenhoek)
- (twee temperatuurzones)
- Gebouw
- nieuw
- Structuur
- Massieve
- Grafische doc.

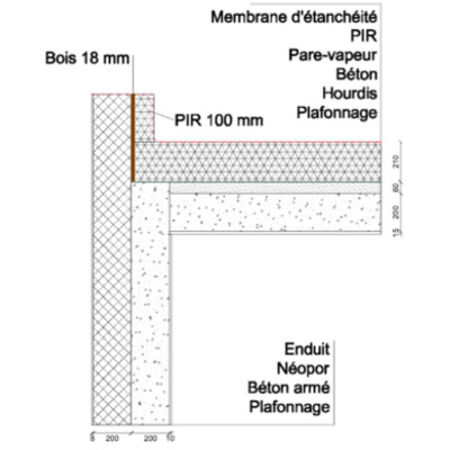

- Algemene doorsnede Detail (dxf) Detail (pdf)
Administratie
- Architect
- A2M sprl
- Studiebureau
- A2M sprl
- Datum van toevoeging
- 09/08/2013
Berekenen
- Silulatie programma
- Trisco
- Bestanden
- Silulatie
Resultaat
- Psi
- -0,039 W/m.K
- Rapport
- Rapport
- Schermafdruken

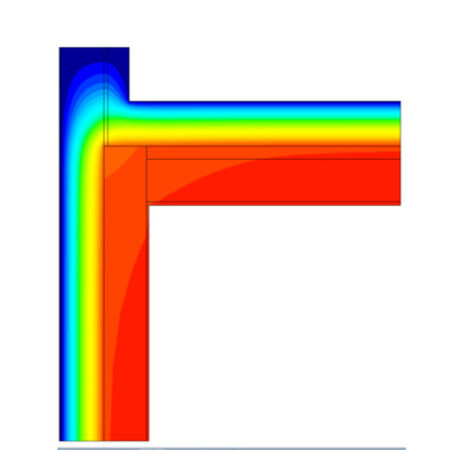

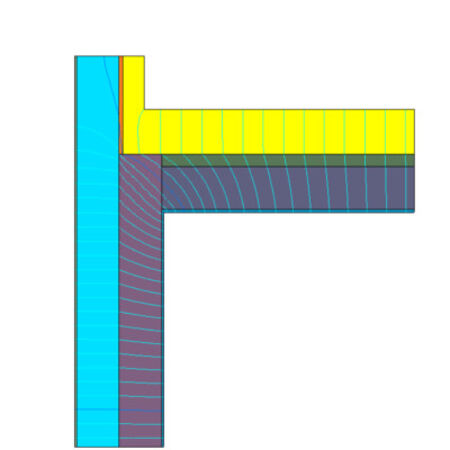

- Met isothermen Met warmtestroomvectoren
Wanden en muren
Buitenmuur
- U
- 0,153 W/m²K
- Dikte
- 418 mm
| Belangrijkste bouwmateriaal | λ | Secundair bouwmateriaal | λ | % | Dikte (mm) |
|---|---|---|---|---|---|
|
Bepleisteringen
Cementmortel Norme vochtig |
1,5 | 8 | |||
|
Isolatiematerialen
Geëxpandeerd polystyreen (EPS) STO Top 32 |
0,032 | 200 | |||
|
Beton
Gewapend zwaar normaal beton Norme droog |
1,7 | 200 | |||
|
Bepleisteringen
Gips Norme zwaar (1000-1300) |
0,52 | 10 |
Plat dak
- U
- 0,105 W/m²K
- Dikte
- 485 mm
| Belangrijkste bouwmateriaal | λ | Secundair bouwmateriaal | λ | % | Dikte (mm) |
|---|---|---|---|---|---|
|
Isolatiematerialen
Polyurethaan (PUR) Recticel Eurofloor-ATG |
0,023 | 210 | |||
|
Beton
Ongewapend zwaar normaal beton Norme droog |
1,3 | 60 | |||
|
Geprefabriceerde vloerelementen
Vooraf vervaardigde ruwe vloerplaten van zwaar beton Norme 20 cm |
1,333 | 200 | |||
|
Bepleisteringen
Gips Norme zwaar (1000-1300) |
0,52 | 15 |
