Ponts thermiques

galerie

PT2016-0348

Général

Type
pont thermique ponctuel
Perforation ponctuelle
Percement de l'isolation en façade
Bâtiment
Neuf
Structure
Massive
Doc. graphiques

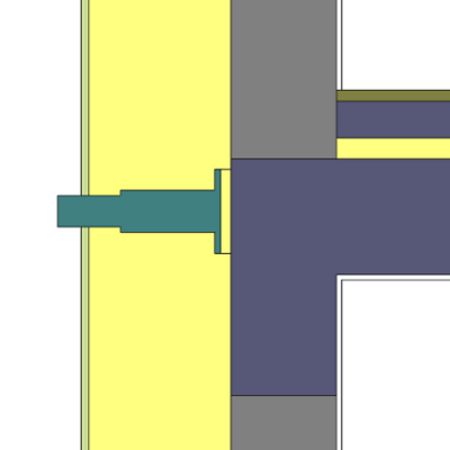

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
/
Bureau d'études
pmp asbl
Date d'ajout
03/02/2016

Calcul

Logiciel de sim.
Trisco
Fichiers
Simulation

Résultat

Khi
0,096 W/K
Rapport
Rapport
Captures d'écran

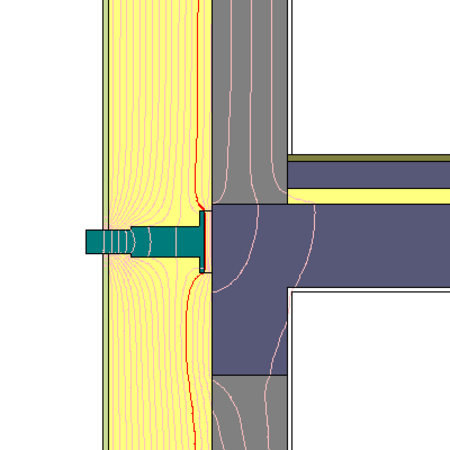

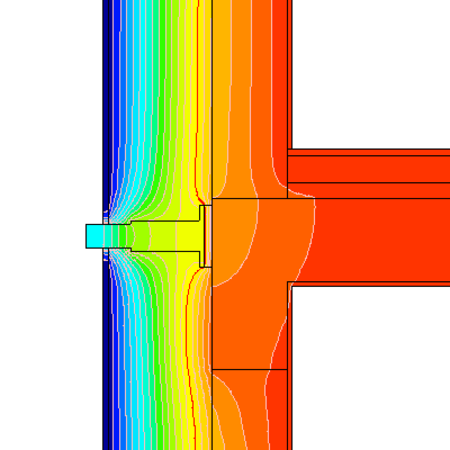

Avec isothermes Avec flux

Parois

Mur extérieur

U
0,094 W/m²K
Épaisseur
500 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Plâtre, enduits, mortiers
Mortier de ciment
Norme
sec
0,93 0 15
Isolants
Polystyrène expansé (EPS)
0,032 0 270
Maçonnerie
Bloc de béton cellulaire
0,1 0 200
Plâtre, enduits, mortiers
Enduit de plâtre
Norme
lourd (1000-1300)
0,52 0 15

Raccord : Ancrage en acier

Matériau principal λ
Métaux
Acier
50
