Général
- Type
- pont thermique ponctuel
- Perforation ponctuelle
- Percement de l'isolation en façade
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

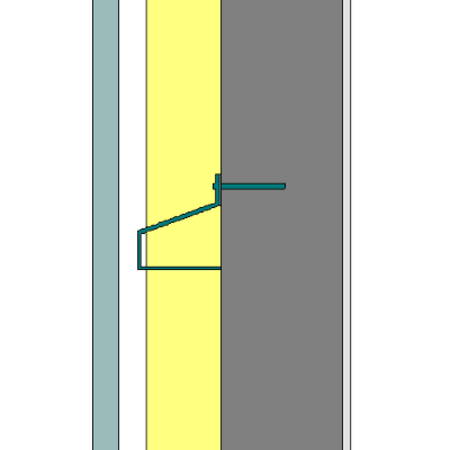

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- /
- Bureau d'études
- pmp asbl
- Date d'ajout
- 03/02/2016
Calcul
- Logiciel de sim.
- Trisco
- Fichiers
- Simulation
Résultat
- Khi
- 0,023 W/K
- Rapport
- Rapport
- Captures d'écran

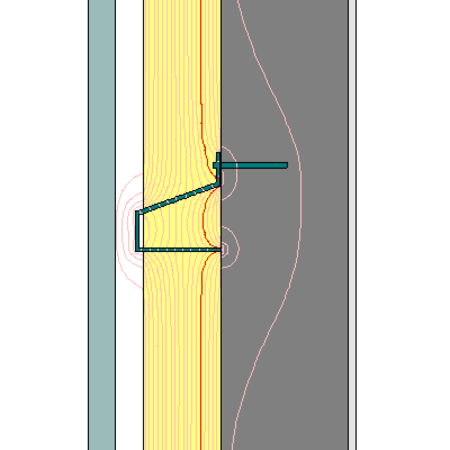

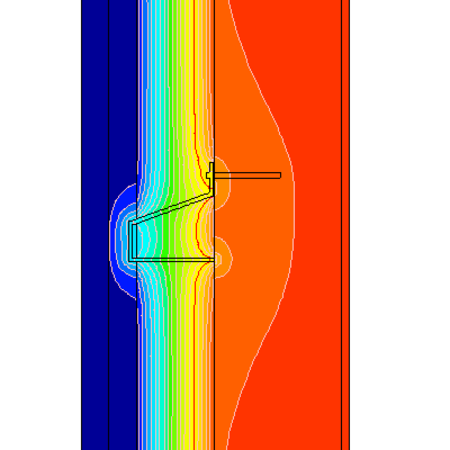

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,167 W/m²K
- Épaisseur
- 400 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Enduit de plâtre |
0,8 | 0 | 10 | ||
|
Maçonnerie
Bloc pleins de béton Norme lourd (>1200) sec |
1,3 | 0 | 190 | ||
|
Isolants
Polyisocyanurate (PIR) |
0,021 | 0 | 117 | ||
|
Lame d'air immobile
flux horizontal |
0,477 | 0 | 43 | ||
|
Pierre naturelle
Pierre lourde (basalte, gneiss) Norme néant |
3,5 | 0 | 40 |
Raccord : Ancrage en acier inoxydable
| Matériau principal | λ |
|---|---|
|
Métaux
Acier |
17 |
