PT2016-0345

Général

Type
pont thermique ponctuel
Perforation ponctuelle
Percement de l'isolation en façade
Bâtiment
Neuf
Structure
Massive
Doc. graphiques

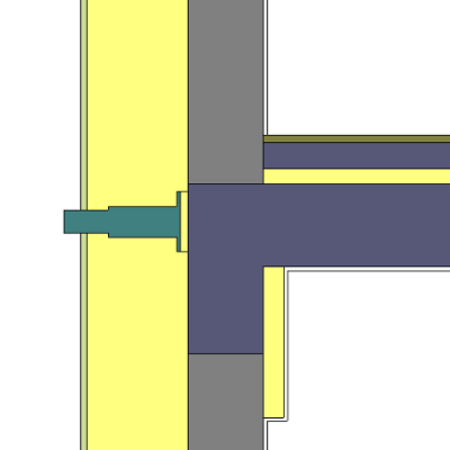

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
Néant
Bureau d'études
pmp asbl
Date d'ajout
02/02/2016

Calcul

Logiciel de sim.
Trisco
Fichiers
Simulation

Résultat

Khi
0,05 W/K
Rapport
Rapport
Captures d'écran

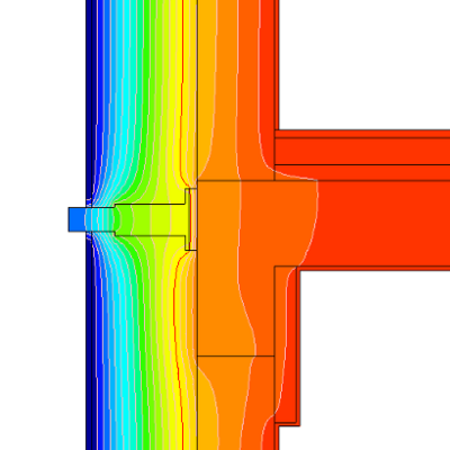

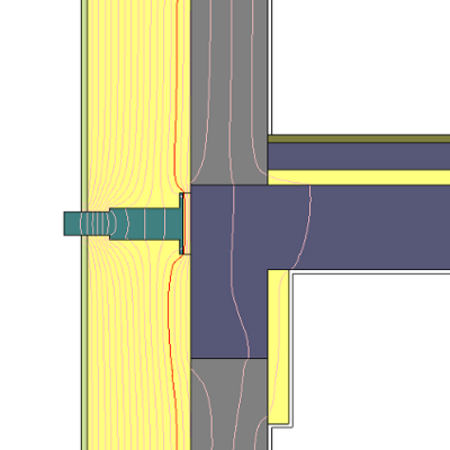

Avec isothermes Avec flux

Parois

Mur extérieur

U
0,094 W/m²K
Épaisseur
500 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Plâtre, enduits, mortiers
Mortier de ciment
Norme
sec
0,93 0 15
Isolants
Polystyrène expansé (EPS)
0,032 0 270
Maçonnerie
Bloc de béton cellulaire
0,1 0 200
Plâtre, enduits, mortiers
Enduit de plâtre
Norme
lourd (1000-1300)
0,52 0 15

Raccord : Ancrage en acier inoxydable

Matériau principal λ
Métaux
Acier
17
