Général
- Type
- pont thermique ponctuel
- Perforation ponctuelle
- Percement de l'isolation de la dalle de sol
- Bâtiment
- Neuf
- Structure
- Légère
- Doc. graphiques

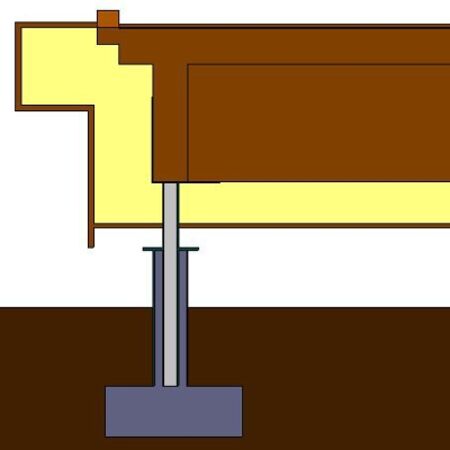

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Rolf Matz Architecture
- Bureau d'études
- pmp asbl
- Date d'ajout
- 27/07/2015
Calcul
- Logiciel de sim.
- Trisco
- Fichiers
- Simulation
Résultat
- Khi
- 0,026 W/K
- Rapport
- Rapport
- Captures d'écran

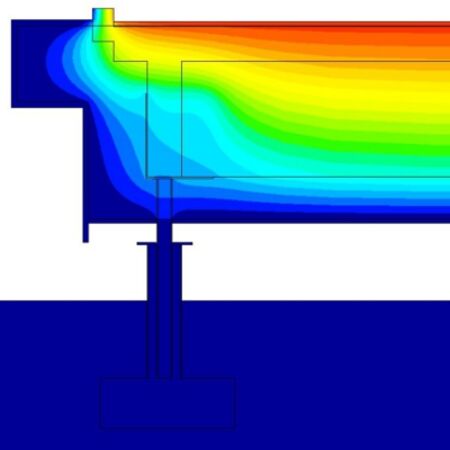

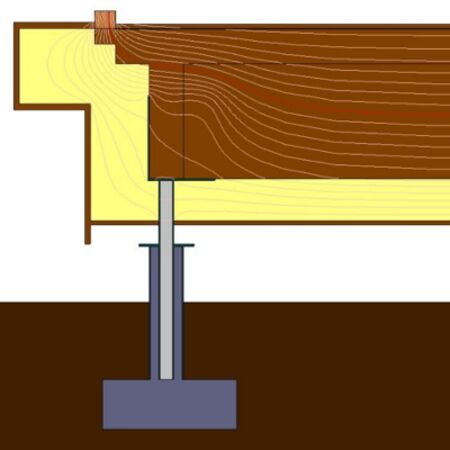

- Avec isothermes Avec flux
Parois
Plancher sur air extérieur
- U
- 0,051 W/m²K
- Épaisseur
- 1054 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Bois et dérivé du bois
Panneaux d'OSB Norme néant |
0,13 | 0 | 10 | ||
|
Isolants
Cellulose |
0,04 |
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 10 | 820 |
|
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 0 | 180 | ||
|
Isolants
Mousse phénolique (PF) |
0,044 | 0 | 30 | ||
|
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 0 | 14 |
Fenêtre : Châssis
- Uf
- 0,85 W/m²K
- Dormant
- 82 mm
Mur extérieur
- U
- 0,097 W/m²K
- Épaisseur
- 535 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme mi-lourd (600-999) |
0,4 | 0 | 13 | ||
|
Isolants
Fibre de bois / laine de bois |
0,038 |
Métaux
Acier |
70 | 6 | 100 |
|
Lame d'air immobile
flux horizontal Norme 20 mm |
0,108 | 0 | 20 | ||
|
Bois et dérivé du bois
Panneaux d'OSB Norme néant |
0,13 | 0 | 22 | ||
|
Isolants
Cellulose |
0,04 |
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 8 | 260 |
|
Bois et dérivé du bois
Panneaux de fibre de bois (y compris MDF) |
0,042 | 0 | 120 |
