Ponts thermiques

galerie

PT2015-0341

Général

Type
pont thermique linéaire
Raccord
Dalle de balcon
(deux zones de température)
Bâtiment
Rénovation
Structure
Massive
Doc. graphiques

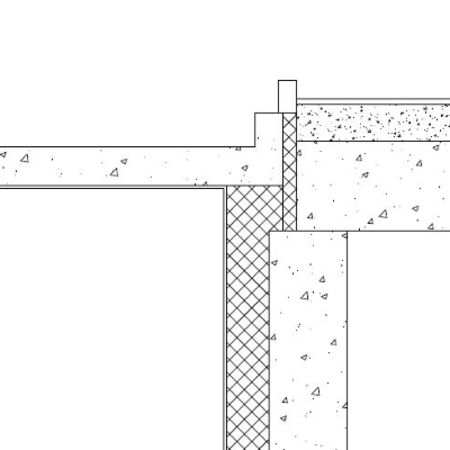

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
Bureau d'études Pierre Berger sa
Date d'ajout
06/08/2015

Calcul

Logiciel de sim.
Therm 6.3
Fichiers
Simulation

Résultat

Psi
0,101 W/m.K
Rapport
Rapport
Captures d'écran

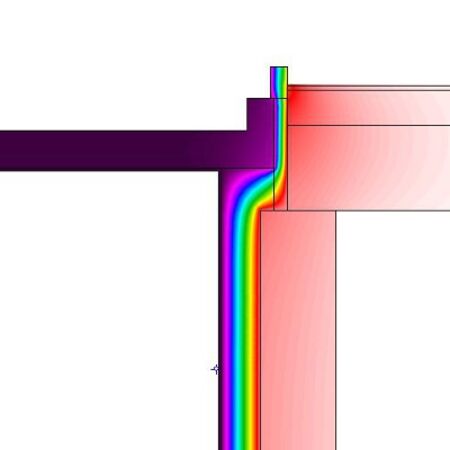

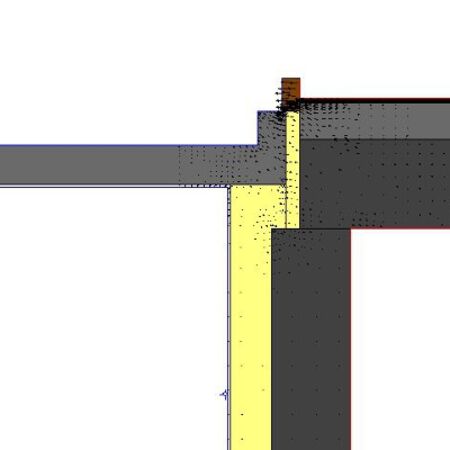

Avec isothermes Avec flux

Parois

Mur extérieur

U
0,223 W/m²K
Épaisseur
430 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Béton
Béton normal lourd armé
Norme
sec
1,7 0 280
Isolants
Polystyrène expansé (EPS)
0,036 0 150

Raccord : Coupure thermique

Matériau principal λ
Isolants
Polyisocyanurate (PIR)
0,026
