Général
- Type
- pont thermique linéaire
- Raccord
- Raccord toiture plate avec mur extérieur (angle sortant)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

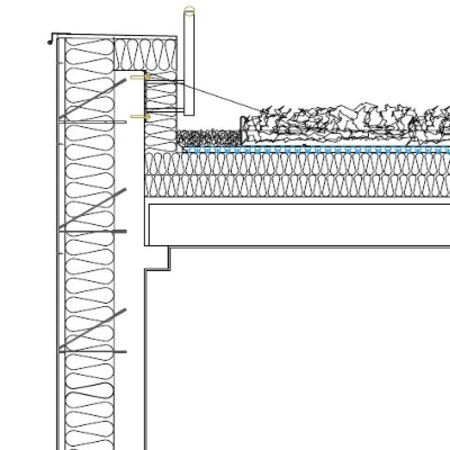

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- b612 associates
- Date d'ajout
- 27/07/2015
Calcul
- Logiciel de sim.
- Therm 6.3
- Fichiers
- Simulation
Résultat
- Psi
- 0,057 W/m.K
- Rapport
- Rapport
- Captures d'écran

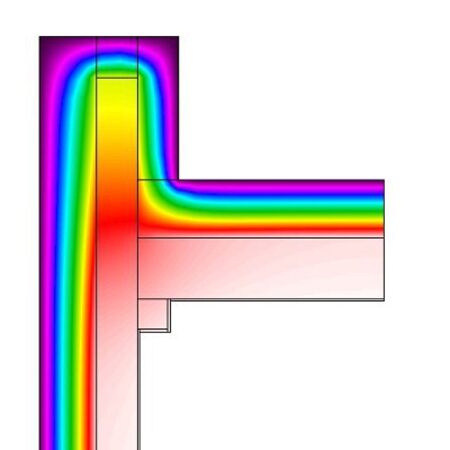

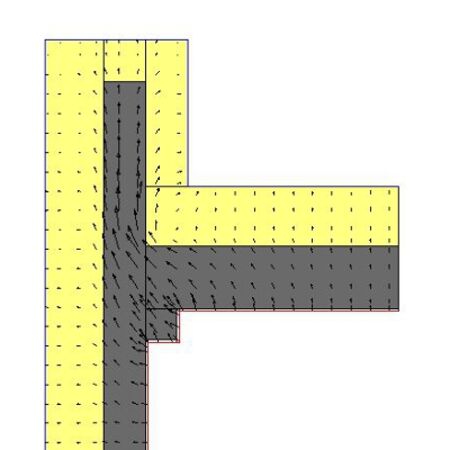

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,08 W/m²K
- Épaisseur
- 490 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Polyisocyanurate (PIR) |
0,023 | 0 | 280 | ||
|
Béton
Béton normal lourd armé Norme sec |
1,7 | 0 | 200 | ||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 0 | 10 |
Toiture plate
- U
- 0,08 W/m²K
- Épaisseur
- 580 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Polyisocyanurate (PIR) |
0,023 | 0 | 280 | ||
|
Béton
Chape ciment |
1,7 | 0 | 50 | ||
|
Plancher préfabriqué
Hourdis béton |
1,7 | 0 | 250 |
