Ponts thermiques

galerie

PT2015-0335

Général

Type
pont thermique linéaire
Raccord
Seuil de fenêtre
(deux zones de température)
Bâtiment
Neuf
Structure
Massive
Doc. graphiques

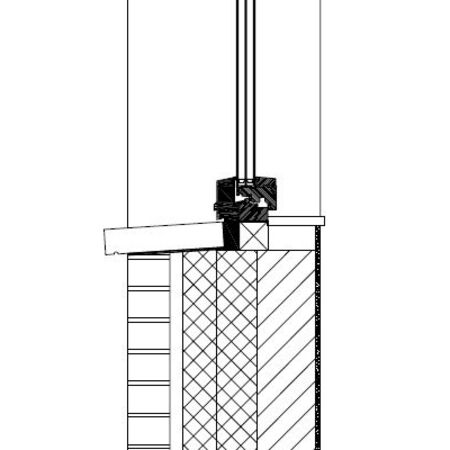

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
Donot Julie et Coupain Philippe
Date d'ajout
10/02/2015

Calcul

Logiciel de sim.
Therm 6.3
Fichiers
Simulation

Résultat

Psi
0,042 W/m.K
Rapport
Rapport
Captures d'écran

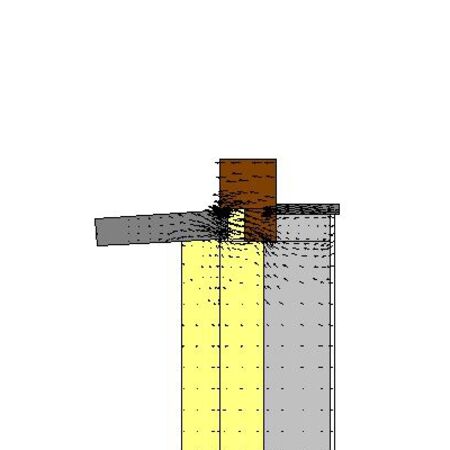

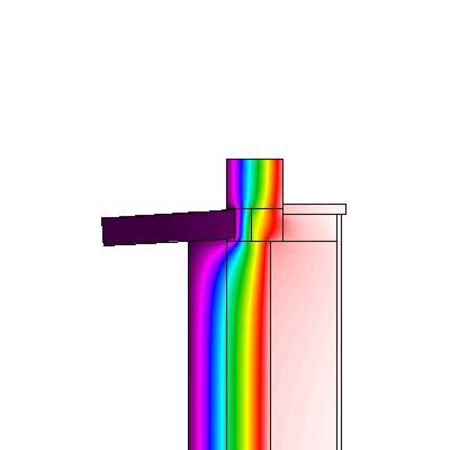

Avec isothermes Avec flux

Parois

Mur extérieur

U
0,124 W/m²K
Épaisseur
317 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Isolants
Polyuréthane (PUR)
0,023 0 177
Maçonnerie
Bloc creux de beton lourd (>1200)
Norme
14 cm
1,273 0 140

Fenêtre : Châssis

Uf
0,6 W/m²K
Dormant
121 mm
