Ponts thermiques

galerie

PT2015-0332

Général

Type
pont thermique linéaire
Raccord
Faîte et haut de versant
(deux zones de température)
Bâtiment
Neuf
Structure
Légère
Doc. graphiques

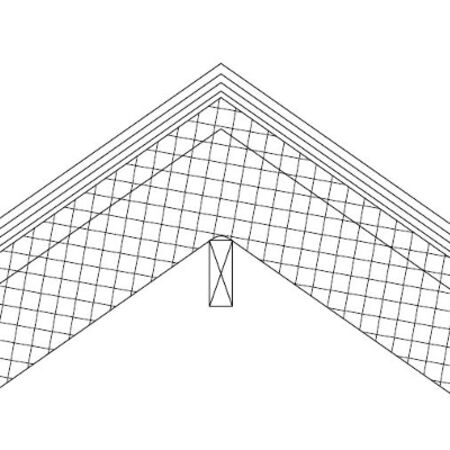

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
Donot Julie et Coupain Philippe
Date d'ajout
27/01/2015

Calcul

Logiciel de sim.
Therm 6.3
Fichiers
Simulation

Résultat

Psi
-0,047 W/m.K
Rapport
Rapport
Captures d'écran

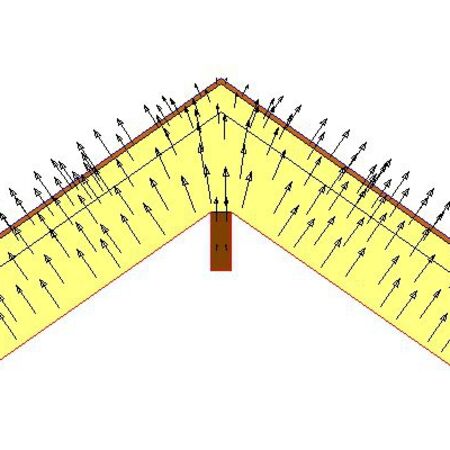

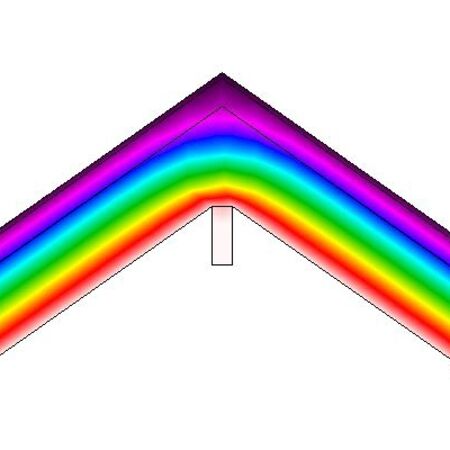

Avec isothermes Avec flux

Parois

Toiture inclinée

U
0,103 W/m²K
Épaisseur
427 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Bois et dérivé du bois
Panneaux de fibre de bois (y compris MDF)
0,052 0 22
Isolants
Cellulose
0,039 Bois et dérivé du bois
Bois feuillus durs et bois résineux
Norme
mi-lourd (<500) sec
0,13 7 90
Isolants
Cellulose
0,039 Bois et dérivé du bois
Bois feuillus durs et bois résineux
Norme
mi-lourd (<500) sec
0,13 7 300
Bois et dérivé du bois
Panneaux d'OSB
Norme
néant
0,13 0 15
