Général
- Type
- pont thermique linéaire
- Raccord
- Pied de façade sur terre-plein (avec ou sans porte-fenêtre)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

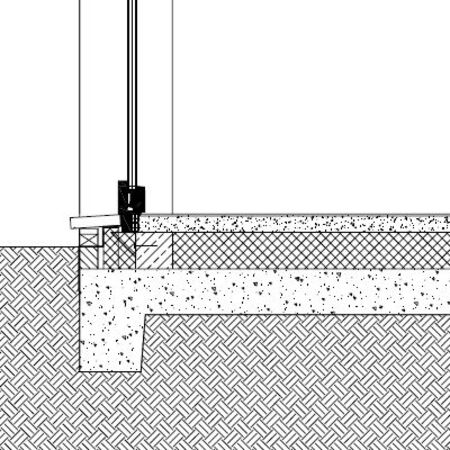

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Donot Julie et Coupain Philippe
- Date d'ajout
- 10/02/2015
Calcul
- Logiciel de sim.
- Therm 6.3
- Fichiers
- Simulation
Résultat
- Psi
- 0,032 W/m.K
- Rapport
- Rapport
- Captures d'écran

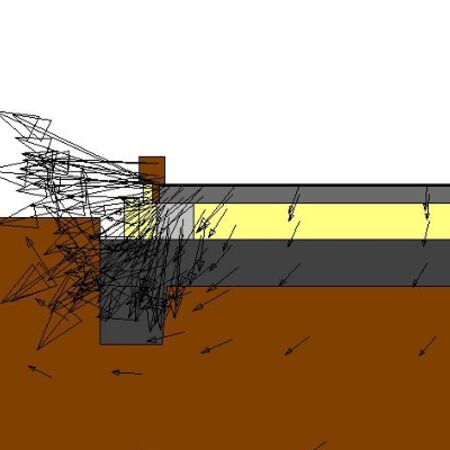

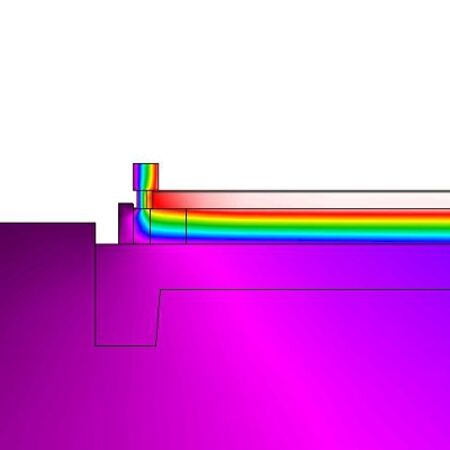

- Avec isothermes Avec flux
Parois
Fenêtre : Châssis
- Uf
- 0,6 W/m²K
- Dormant
- 121 mm
Plancher sur sol
- U
- 0,134 W/m²K
- Épaisseur
- 450 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Divers
Carreaux de grès Norme sec |
1,2 | 0 | 20 | ||
|
Béton
Béton normal lourd armé Norme sec |
1,7 | 0 | 80 | ||
|
Isolants
Polyuréthane (PUR) |
0,028 | 0 | 200 | ||
|
Béton
Béton normal lourd armé Norme humide |
2,2 | 0 | 150 |
Mur extérieur
- U
- 0,124 W/m²K
- Épaisseur
- 317 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Polyuréthane (PUR) |
0,023 | 0 | 177 | ||
|
Maçonnerie
Bloc creux de beton lourd (>1200) Norme 14 cm |
1,273 | 0 | 140 |
Raccord : Coupure thermique
| Matériau principal | λ |
|---|---|
|
Maçonnerie
Bloc de béton cellulaire |
0,125 |
