PT2015-0330

Général

Type
pont thermique linéaire
Raccord
Mur intérieur sur terre plein
(deux zones de température)
Bâtiment
Neuf
Structure
Massive
Doc. graphiques

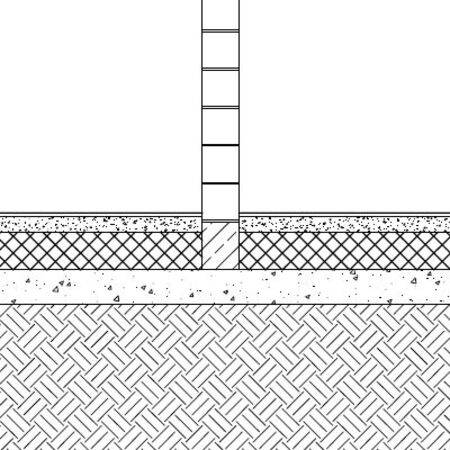

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
Donot Julie et Coupain Philippe
Date d'ajout
27/01/2015

Calcul

Logiciel de sim.
Therm 6.3
Fichiers
Simulation

Résultat

Psi
0,016 W/m.K
Rapport
Rapport
Captures d'écran

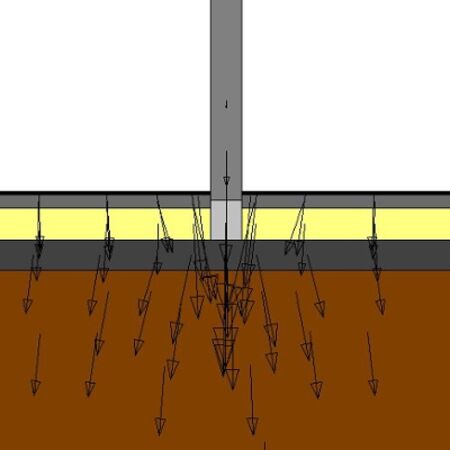

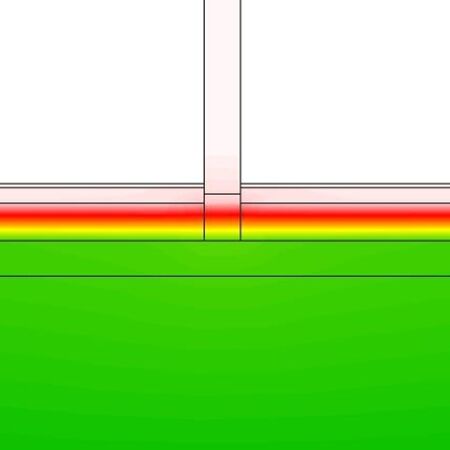

Avec isothermes Avec flux

Parois

Plancher sur sol

U
0,134 W/m²K
Épaisseur
450 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Divers
Carreaux de grès
Norme
sec
1,2 0 20
Béton
Béton normal lourd armé
Norme
sec
1,7 0 80
Isolants
Polyuréthane (PUR)
0,028 0 200
Béton
Béton normal lourd armé
Norme
humide
2,2 0 150

Raccord : Coupure thermique

Matériau principal λ
Maçonnerie
Bloc de béton cellulaire
0,125
