Général
- Type
- pont thermique linéaire
- Raccord
- Bas de versant
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Légère, Massive
- Doc. graphiques

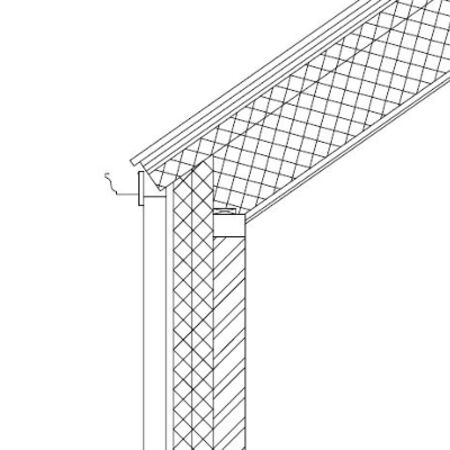

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Donot Julie et Coupain Philippe
- Date d'ajout
- 27/01/2015
Calcul
- Logiciel de sim.
- Therm 6.3
- Fichiers
- Simulation
Résultat
- Psi
- -0,028 W/m.K
- Rapport
- Rapport
- Captures d'écran

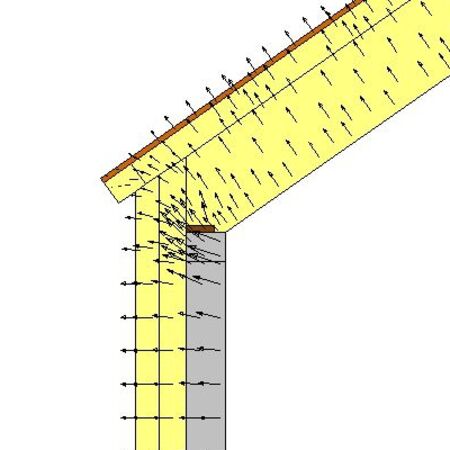

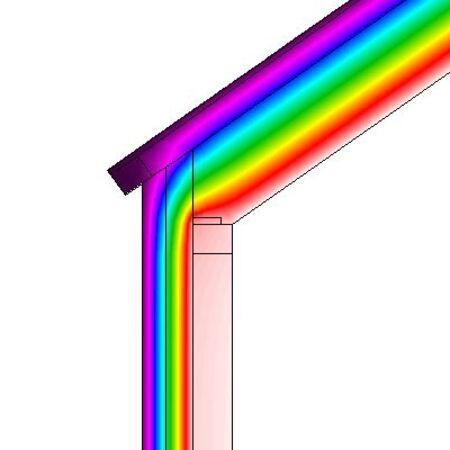

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,124 W/m²K
- Épaisseur
- 317 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Polyuréthane (PUR) |
0,023 | 0 | 177 | ||
|
Maçonnerie
Bloc creux de beton lourd (>1200) Norme 14 cm |
1,273 | 0 | 140 |
Toiture inclinée
- U
- 0,103 W/m²K
- Épaisseur
- 427 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Bois et dérivé du bois
Panneaux de fibre de bois (y compris MDF) |
0,052 | 0 | 22 | ||
|
Isolants
Cellulose |
0,039 |
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 7 | 90 |
|
Isolants
Cellulose |
0,039 |
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 6,6 | 300 |
|
Bois et dérivé du bois
Panneaux d'OSB Norme néant |
0,13 | 0 | 15 |
