Ponts thermiques

galerie

PT2014-0325

Général

Type
pont thermique linéaire
Raccord
Murs extérieurs (angle rentrant)
(deux zones de température)
Bâtiment
Neuf
Structure
Légère
Doc. graphiques

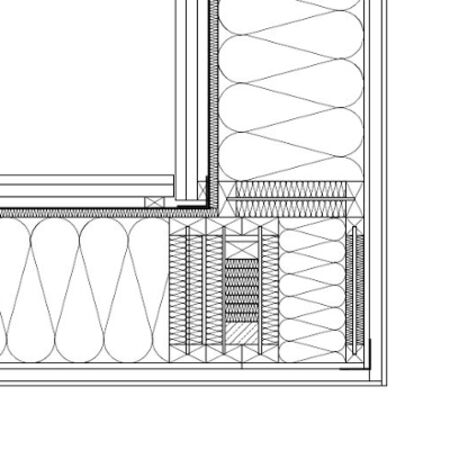

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
Chênelet Developpement (Alex Wignacourt)
Bureau d'études
Chênelet Developpement (Alex Wignacourt)
Date d'ajout
09/12/2014

Calcul

Logiciel de sim.
Therm 6.3
Fichiers
Simulation

Résultat

Psi
-0,009 W/m.K
Rapport
Rapport
Captures d'écran

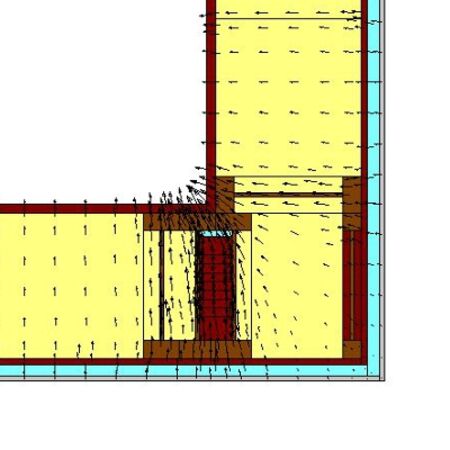

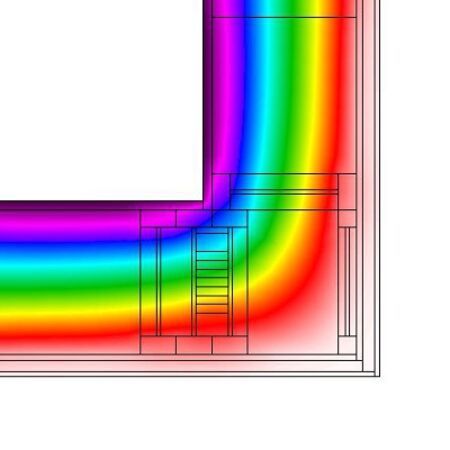

Avec isothermes Avec flux

Parois

Mur extérieur

U
0,15 W/m²K
Épaisseur
397 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Bois et dérivé du bois
Panneaux de fibre de bois (y compris MDF)
0,048 0 22
Isolants
Paille
0,06 Bois et dérivé du bois
Panneaux d'OSB
Poutres en I
TJI
0,286 3 360
Bois et dérivé du bois
Panneaux de fibre de bois (y compris MDF)
0,15 0 15
