Général
- Type
- pont thermique ponctuel
- Perforation ponctuelle
- Percement de l'isolation de la dalle de sol
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

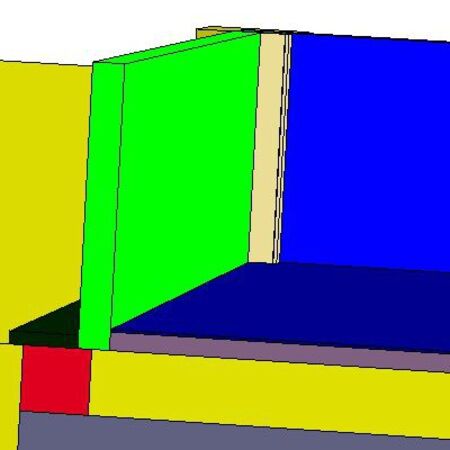

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Delta architects
- Bureau d'études
- pmp asbl
- Date d'ajout
- 30/10/2014
Calcul
Valeur #1
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Valeur #2
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Valeur #3
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Valeur #4
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Résultat
- Khi
- 1,41 W/K
- Rapport
- Rapport
- Captures d'écran

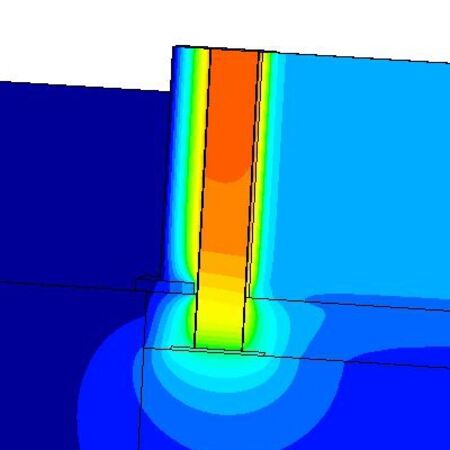

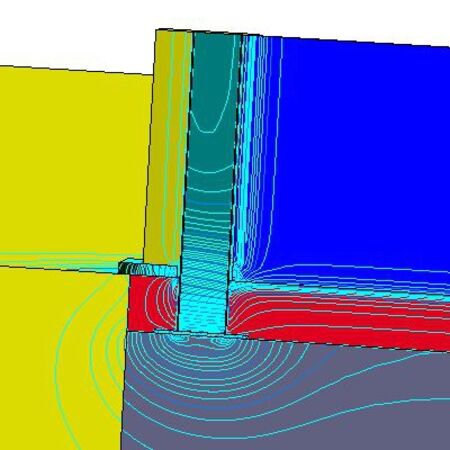

- Avec isothermes Avec flux
Parois
Plancher sur sol
- U
- 0,089 W/m²K
- Épaisseur
- 530 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Divers
Carreaux de grès Norme sec |
1,2 | 0 | 10 | ||
|
Béton
Chape ciment Norme humide |
0,8 | 0 | 70 | ||
|
Isolants
Polyuréthane (PUR) |
0,028 | 0 | 250 | ||
|
Béton
Béton normal lourd armé Norme humide |
2,2 | 0 | 200 |
Raccord : Coupure thermique
| Matériau principal | λ |
|---|---|
|
Maçonnerie
Bloc de béton cellulaire |
0,125 |
Fenêtre : Châssis
- Uf
- 0,66 W/m²K
- Dormant
- 119 mm
