Ponts thermiques

galerie

PT2014-0316

Général

Type
pont thermique ponctuel
Perforation ponctuelle
Percement de l'isolation de la dalle de sol
Bâtiment
Neuf
Structure
Massive
Doc. graphiques

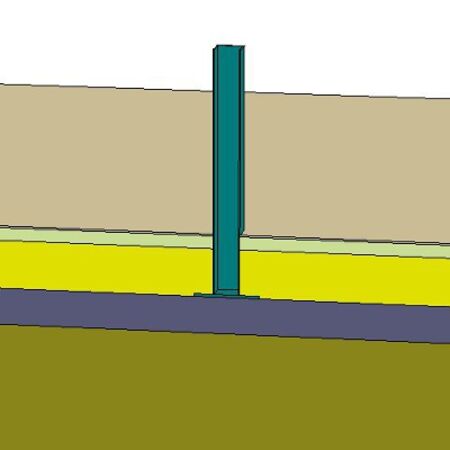

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
Delta architects
Bureau d'études
pmp asbl
Date d'ajout
29/10/2014

Calcul

Valeur #1

Logiciel de sim.
Kobra
Fichiers
Simulation

Valeur #2

Logiciel de sim.
Kobra
Fichiers
Simulation

Résultat

Khi
0,129 W/K
Rapport
Rapport
Captures d'écran

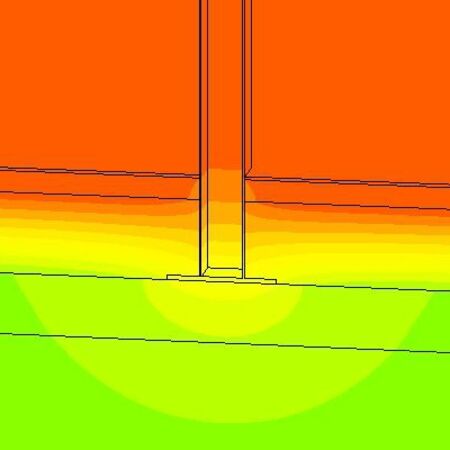

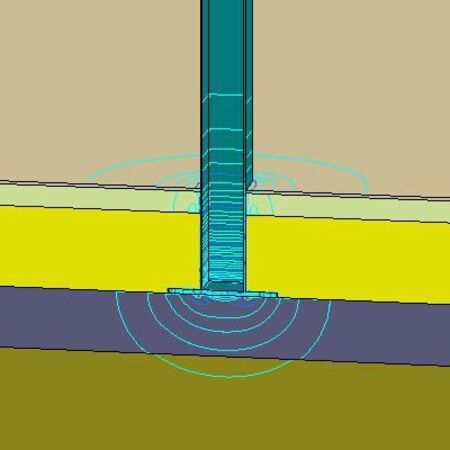

Avec isothermes Avec flux

Parois

Plancher sur sol

U
0,05 W/m²K
Épaisseur
545 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Divers
Carreaux de grès
Norme
sec
1,2 0 10
Béton
Béton léger en panneaux pleins ou en chape
Chape
Chape
1,3 0 70
Isolants
Polyuréthane (PUR)
0,028 0 265
Béton
Béton normal lourd armé
Norme
humide
2,2 0 200
