Général
- Type
- pont thermique linéaire
- Raccord
- Murs extérieurs (angle sortant)
- (deux zones de température)
- Bâtiment
- Rénovation
- Structure
- Légère, Massive
- Doc. graphiques

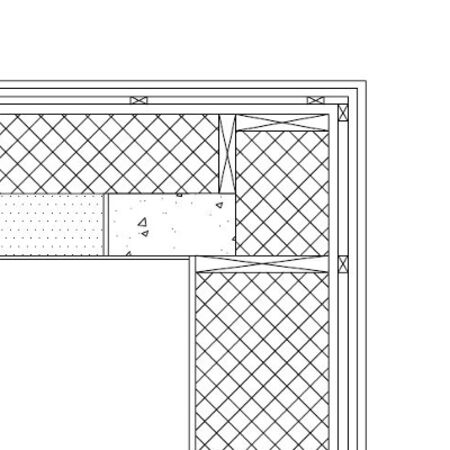

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Archinaturelle
- Bureau d'études
- Archinaturelle
- Date d'ajout
- 20/10/2014
Calcul
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Résultat
- Psi
- -0,025 W/m.K
- Rapport
- Rapport
- Captures d'écran

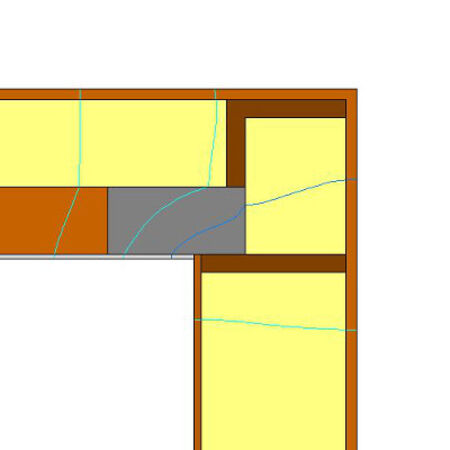

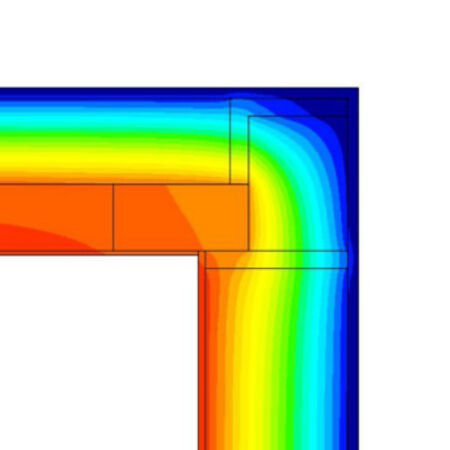

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,138 W/m²K
- Épaisseur
- 340 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Bois et dérivé du bois
Panneaux d'OSB Norme néant |
0,13 | 0 | 18 | ||
|
Isolants
Cellulose |
0,039 |
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 10 | 300 |
|
Bois et dérivé du bois
Panneaux de fibre de bois (y compris MDF) |
0,05 | 0 | 22 |
Mur extérieur
- U
- 0,207 W/m²K
- Épaisseur
- 362 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Plafonnage à l'argile |
2 | 0 | 20 | ||
|
Maçonnerie
Bloc de terre crue |
0,65 | 0 | 140 | ||
|
Isolants
Cellulose |
0,039 |
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 10 | 180 |
|
Bois et dérivé du bois
Panneaux de fibre de bois (y compris MDF) |
0,05 | 0 | 22 |
Raccord : Colonne en béton
| Matériau principal | λ |
|---|---|
|
Béton
Béton normal lourd armé Norme |
2,5 |
