Ponts thermiques

galerie

PT2014-0312

Général

Type
pont thermique linéaire
Raccord
Seuil de fenêtre
(deux zones de température)
Bâtiment
Rénovation
Structure
Légère, Massive
Doc. graphiques

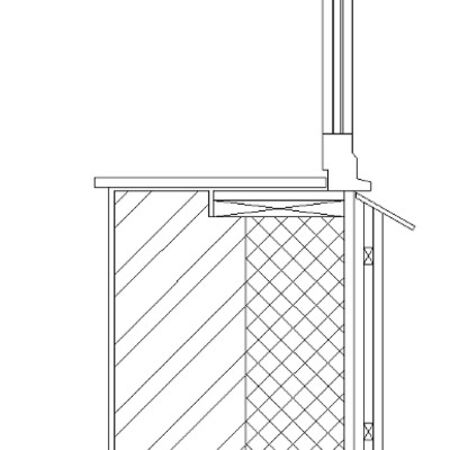

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
Archinaturelle
Bureau d'études
Archinaturelle
Date d'ajout
20/10/2014

Calcul

Logiciel de sim.
Kobra
Fichiers
Simulation

Résultat

Psi
0,061 W/m.K
Rapport
Rapport
Captures d'écran

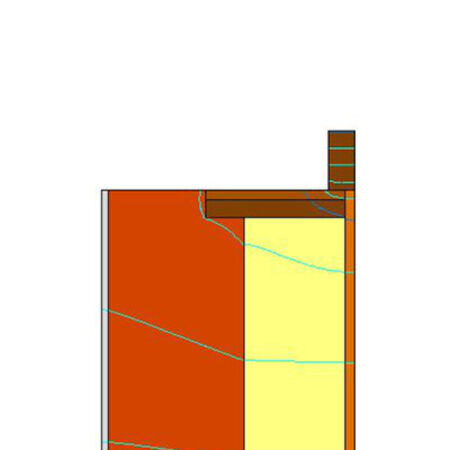

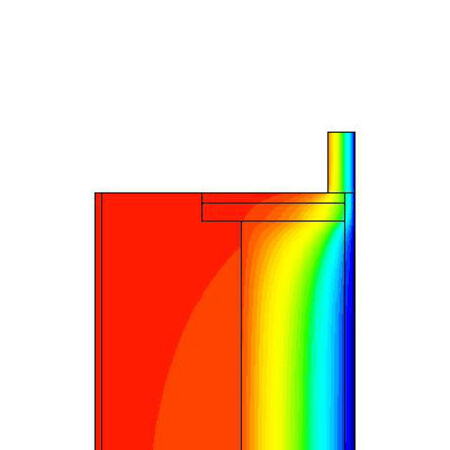

Avec isothermes Avec flux

Parois

Mur extérieur

U
0,169 W/m²K
Épaisseur
567 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Plâtre, enduits, mortiers
Enduit de plâtre
Norme
lourd (1000-1300)
0,52 0 20
Maçonnerie
Briques pleines ou perforées (< 2,5cm2/perf.)
Norme
lourd (1600-2099) humide
1,1 0 300
Isolants
Cellulose
0,039 Bois et dérivé du bois
Bois feuillus durs et bois résineux
Norme
mi-lourd (<500) sec
0,13 10 225
Bois et dérivé du bois
Panneaux de fibre de bois (y compris MDF)
0,05 0 22

Fenêtre : Châssis

Uf
0,9 W/m²K
Dormant
60 mm
