Général
- Type
- pont thermique linéaire
- Raccord
- Mur intérieur sur terre plein
- (deux zones de température)
- Bâtiment
- Rénovation
- Structure
- Massive
- Doc. graphiques

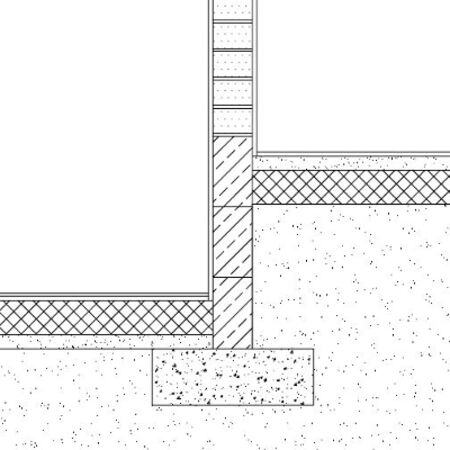

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Archinaturelle
- Bureau d'études
- Archinaturelle
- Date d'ajout
- 20/10/2014
Calcul
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Résultat
- Psi
- 0,035 W/m.K
- Rapport
- Rapport
- Captures d'écran

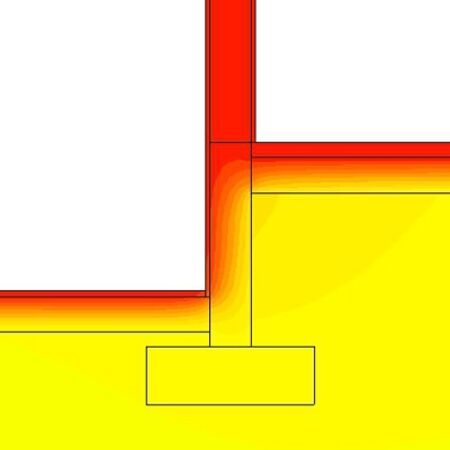

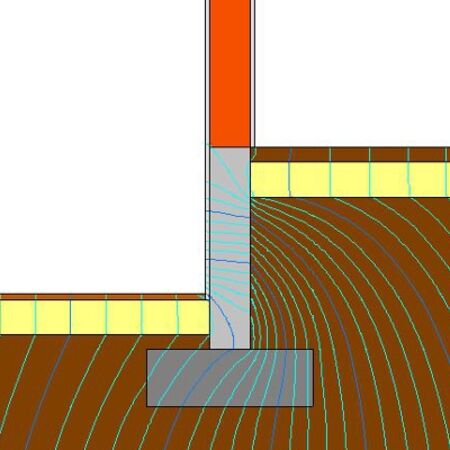

- Avec isothermes Avec flux
Parois
Plancher sur sol
- U
- 0,062 W/m²K
- Épaisseur
- 142 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Bois et dérivé du bois
Panneaux d'OSB Norme néant |
0,13 | 0 | 22 | ||
|
Isolants
Polyisocyanurate (PIR) |
0,021 | 0 | 120 |
Plancher sur sol
- U
- 0,062 W/m²K
- Épaisseur
- 120 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Polyisocyanurate (PIR) |
0,021 | 0 | 120 |
Raccord : Coupure thermique
| Matériau principal | λ |
|---|---|
|
Maçonnerie
Bloc de béton cellulaire |
0,125 |
