PT2014-0307

Général

Type
pont thermique linéaire
Raccord
Raccord fenêtre avec mur extérieur
(deux zones de température)
Bâtiment
Rénovation
Structure
Légère, Massive
Doc. graphiques

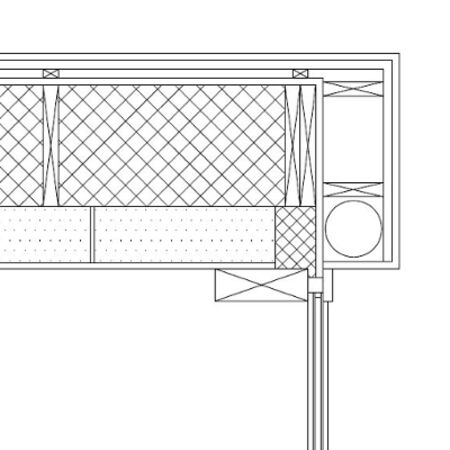

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
Archinaturelle
Bureau d'études
Archinaturelle
Date d'ajout
17/10/2014

Calcul

Logiciel de sim.
Kobra
Fichiers
Simulation

Résultat

Psi
0,074 W/m.K
Rapport
Rapport
Captures d'écran

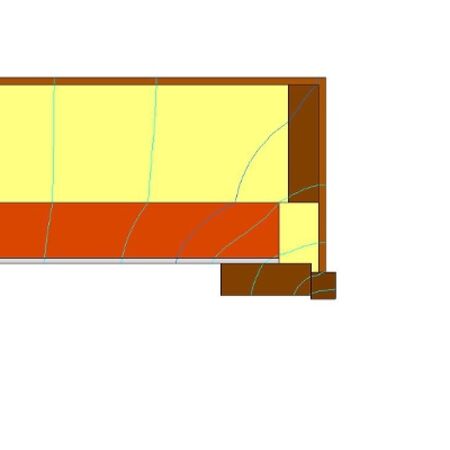

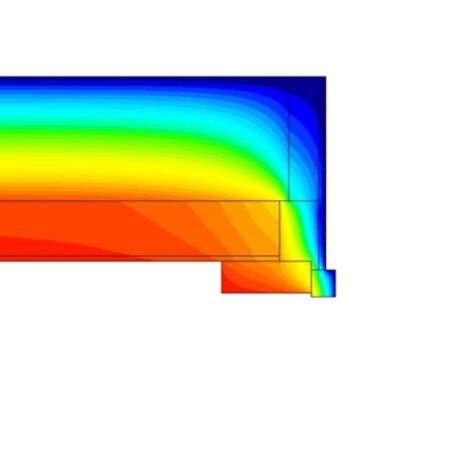

Avec isothermes Avec flux

Parois

Mur extérieur

U
0,135 W/m²K
Épaisseur
478 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Plâtre, enduits, mortiers
Plafonnage à l'argile
2 0 20
Maçonnerie
Bloc de terre crue
0,65 0 140
Isolants
Cellulose
0,039 Bois et dérivé du bois
Bois feuillus durs et bois résineux
Norme
mi-lourd (<500) sec
0,13 10 300
Bois et dérivé du bois
Panneaux de fibre de bois (y compris MDF)
0,05 0 18

Fenêtre : Châssis

Uf
0,9 W/m²K
Dormant
62 mm
