Général
- Type
- pont thermique linéaire
- Raccord
- Pied de mur de cave chauffée
- (deux zones de température)
- Bâtiment
- Rénovation
- Structure
- Massive
- Doc. graphiques

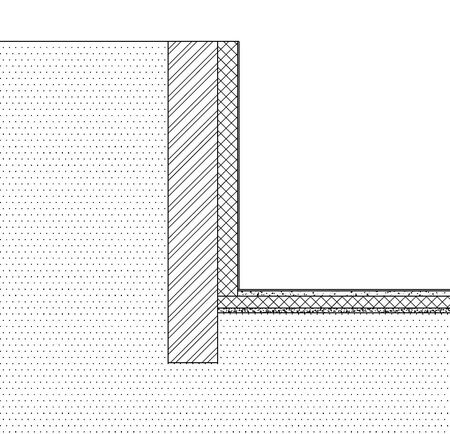

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Archinaturelle
- Bureau d'études
- Archinaturelle
- Date d'ajout
- 17/10/2014
Calcul
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Résultat
- Psi
- -0,132 W/m.K
- Rapport
- Rapport
- Captures d'écran

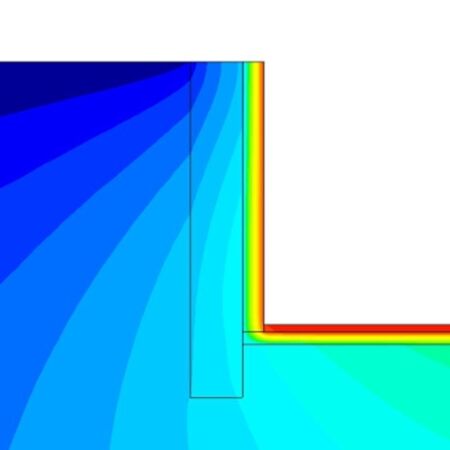

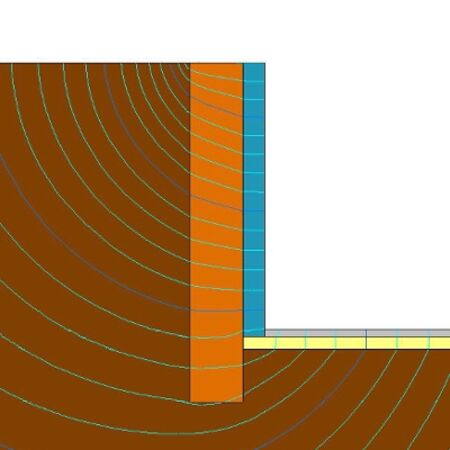

- Avec isothermes Avec flux
Parois
Mur en contact avec le sol
- U
- 0,194 W/m²K
- Épaisseur
- 720 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Maçonnerie
Briques pleines ou perforées (< 2,5cm2/perf.) Norme lourd (1600-2099) humide |
1,1 | 0 | 500 | ||
|
Isolants
Liège (ICB) Norme panneaux |
0,05 | 0 | 200 | ||
|
Plâtre, enduits, mortiers
Plafonnage à l'argile |
2 | 0 | 20 |
Plancher sur sol
- U
- 0,116 W/m²K
- Épaisseur
- 190 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Béton
Béton léger en panneaux pleins ou en chape Chape Chape |
1,3 | 0 | 70 | ||
|
Isolants
Polyisocyanurate (PIR) |
0,021 | 0 | 120 |
