Ponts thermiques

galerie

PT2014-0305

Général

Type
pont thermique linéaire
Raccord
Pied de façade (sous sol chauffé ou non, avec ou sans porte-fenêtre)
(deux zones de température)
Bâtiment
Rénovation
Structure
Massive
Doc. graphiques

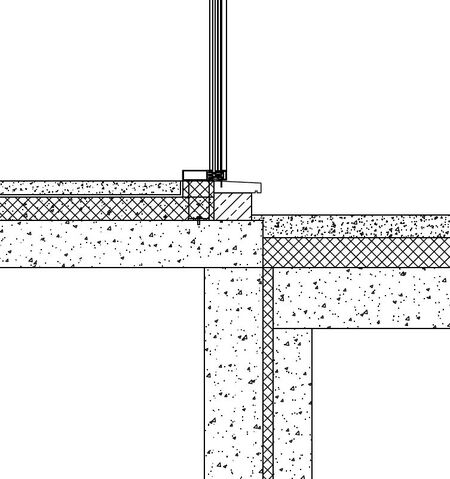

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
A2M sprl
Bureau d'études
A2M sprl
Date d'ajout
16/10/2014

Calcul

Logiciel de sim.
Kobra
Fichiers
Simulation

Résultat

Psi
-0,049 W/m.K
Rapport
Rapport
Captures d'écran

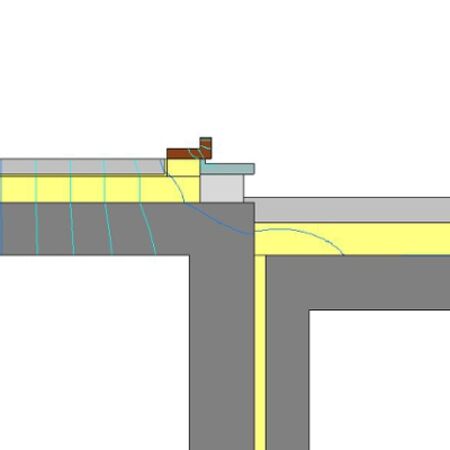

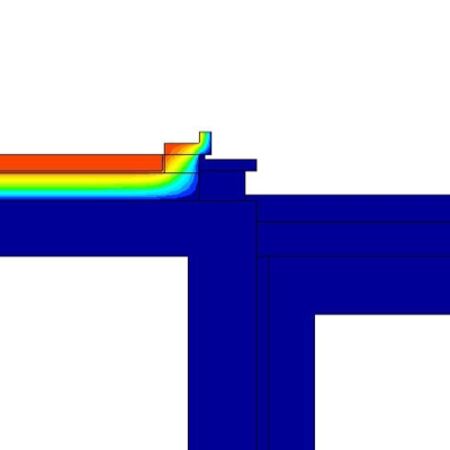

Avec isothermes Avec flux

Parois

Plancher sur cave non chauffée

U
0,211 W/m²K
Épaisseur
440 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Béton
Béton normal lourd armé
Norme
2,5 0 240
Isolants
Polyuréthane (PUR)
isolant
0,029 0 130
Béton
Béton normal lourd non-armé
Norme
sec
1,3 0 70

Fenêtre : Châssis

Uf
1,1 W/m²K
Dormant
203 mm

Mur

U
0,12 W/m²K
Épaisseur
355 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Béton
Béton normal lourd armé
Norme
2,5 0 190
Isolants
Polyuréthane (PUR)
isolant
0,021 0 165
