PT2014-0304

Général

Type
pont thermique linéaire
Raccord
Raccord toiture plate avec mur extérieur (angle sortant)
(deux zones de température)
Bâtiment
Rénovation
Structure
Massive
Doc. graphiques

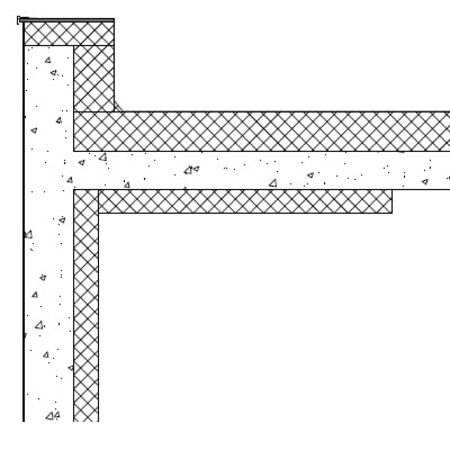

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
A2M sprl
Bureau d'études
A2M sprl
Date d'ajout
16/10/2014

Calcul

Logiciel de sim.
Kobra
Fichiers
Simulation

Résultat

Psi
0,005 W/m.K
Rapport
Rapport
Captures d'écran

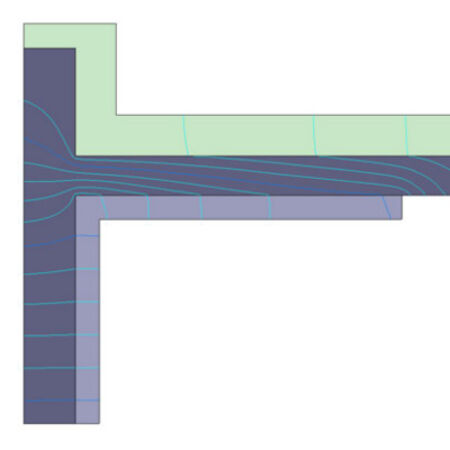

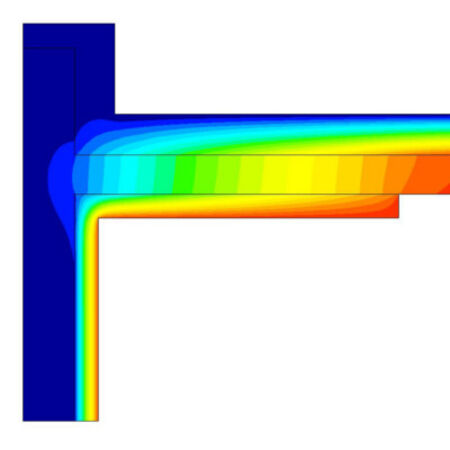

Avec isothermes Avec flux

Parois

Mur extérieur

U
0,246 W/m²K
Épaisseur
465 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Béton
Béton normal lourd armé
Norme
humide
2,2 0 315
Isolants
Polystyrène expansé (EPS)
isolant
0,04 0 150

Toiture plate

U
0,109 W/m²K
Épaisseur
490 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Béton
Béton normal lourd armé
Norme
humide
2,2 0 240
Isolants
Polyuréthane (PUR)
isolant
0,028 0 250
