Ponts thermiques

galerie

PT2014-0303

Général

Type
pont thermique linéaire
Raccord
Raccord mur extérieur avec plancher de l’étage (ou plancher des combles non chauffés)
(deux zones de température)
Bâtiment
Rénovation
Structure
Massive
Doc. graphiques

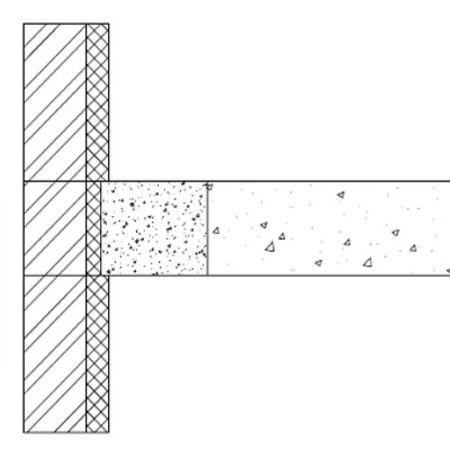

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
A2M sprl
Bureau d'études
A2M sprl
Date d'ajout
16/10/2014

Calcul

Logiciel de sim.
Kobra
Fichiers
Simulation

Résultat

Psi
0,062 W/m.K
Rapport
Rapport
Captures d'écran

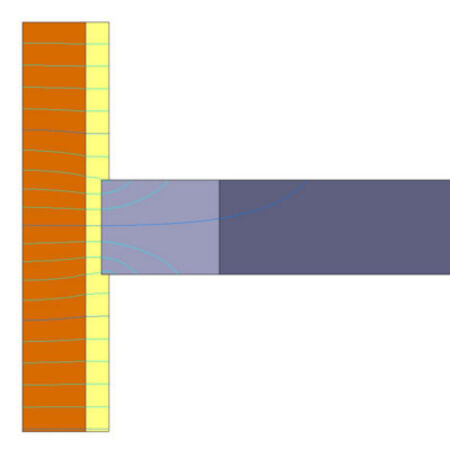

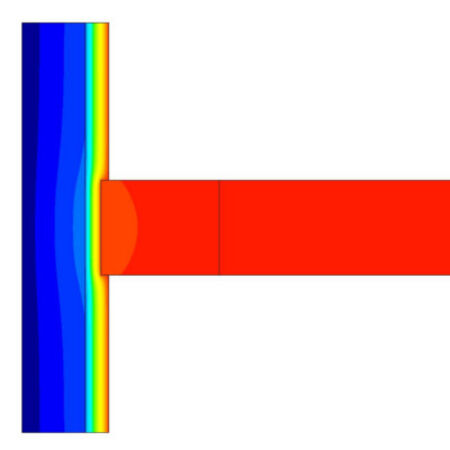

Avec isothermes Avec flux

Parois

Mur extérieur

U
0,233 W/m²K
Épaisseur
550 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Maçonnerie
Briques pleines ou perforées (< 2,5cm2/perf.)
Norme
lourd (1600-2099) humide
1,1 0 400
Isolants
Polystyrène expansé (EPS)
isolant
0,04 0 150
