Général
- Type
- pont thermique linéaire
- Raccord
- Raccord mur extérieur avec plancher de l’étage (ou plancher des combles non chauffés)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive

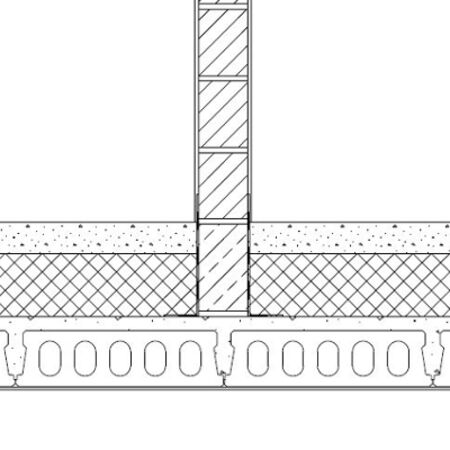

- Doc. graphiques
- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Les Briqueteries de Ploegsteert
- Bureau d'études
- Les Briqueteries de Ploegsteert
- Date d'ajout
- 07/02/2014
Calcul
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Résultat
- Psi
- 0,075 W/m.K
- Rapport
- Rapport

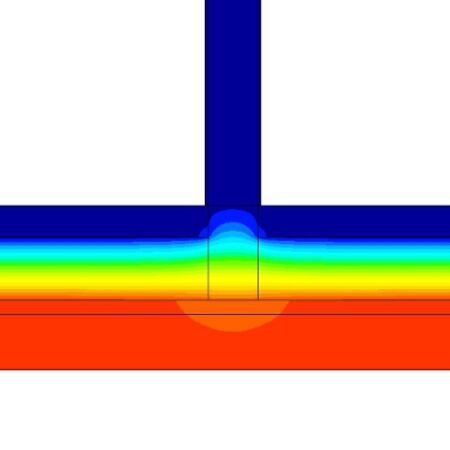

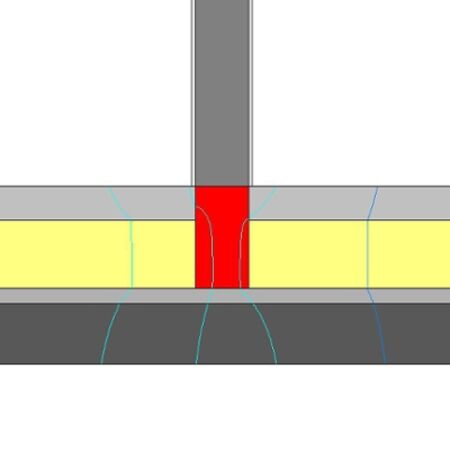

- Captures d'écran
- Avec isothermes Avec flux
Parois
Plancher en contact avec un espace adjacent non chauffé
- U
- 0,121 W/m²K
- Épaisseur
- 480 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Béton
Béton normal lourd non-armé Norme humide |
1,7 | 0 | 90 | ||
|
Isolants
Polyuréthane (PUR) - Isolant panneau |
0,023 | 0 | 180 | ||
|
Béton
Béton normal lourd non-armé Norme humide |
1,7 | 0 | 40 | ||
|
Plancher préfabriqué
Hourdis béton Norme 16 cm |
1,231 | 0 | 160 | ||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 0 | 10 |
Raccord : Coupure thermique
| Matériau principal | λ |
|---|---|
|
Maçonnerie
Blocs creux remplis d'isolant Ploegsteert Lambdabloc |
0,16 |
