Général
- Type
- pont thermique linéaire
- Raccord
- Raccord toiture plate avec mur extérieur (angle rentrant)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

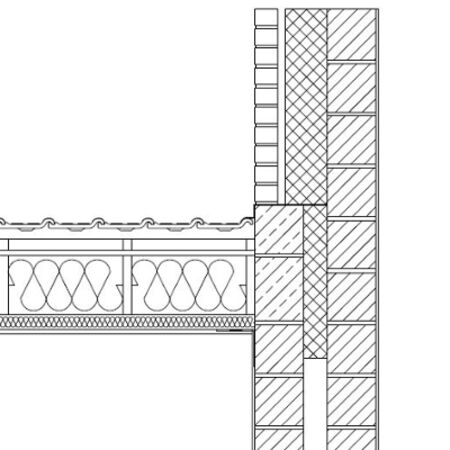

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Les Briqueteries de Ploegsteert
- Bureau d'études
- Les Briqueteries de Ploegsteert
- Date d'ajout
- 07/02/2014
Calcul
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Résultat
- Psi
- 0,091 W/m.K
- Rapport
- Rapport
- Captures d'écran

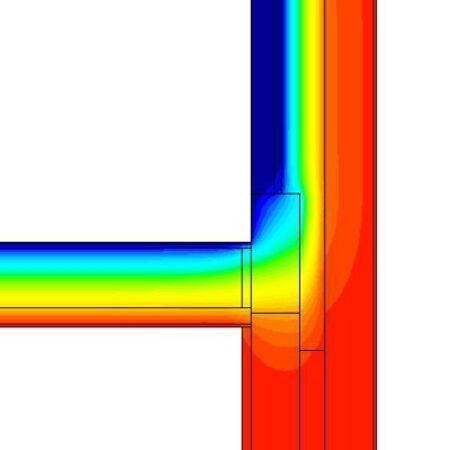

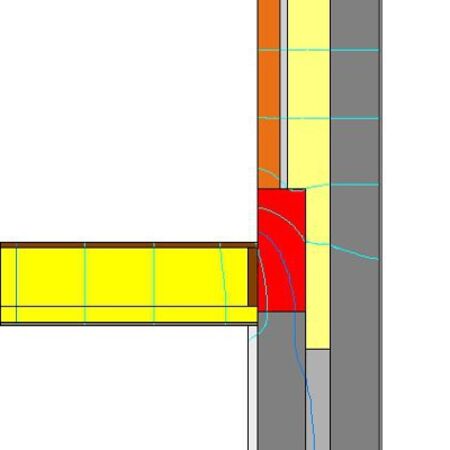

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,123 W/m²K
- Épaisseur
- 484 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 10 | |||
|
Maçonnerie
Blocs creux de terre cuite Ploegsteert Thermobloc |
0,31 | 190 | |||
|
Isolants
Polyuréthane (PUR) - - |
0,023 | 164 | |||
|
Lame d'air immobile
flux horizontal - - |
0,333 | 30 | |||
|
Maçonnerie
Briques pleines ou perforées (< 2,5cm2/perf.) Ploegsteert - |
1,034 | 90 |
Toiture inclinée
- U
- 0,121 W/m²K
- Épaisseur
- 327 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Bois et dérivé du bois
Panneaux de fibre de bois (y compris MDF) - Celit 4D |
0,05 | 0 | 22 | ||
|
Isolants
Laine minérale (MW) - Isolant souple |
0,032 |
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 0 | 230 |
|
Isolants
Laine minérale (MW) - Isolant souple |
0,032 |
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 0 | 60 |
|
Plâtre, enduits, mortiers
Plaque de plâtre entre deux cartons Norme lourd (700-900) |
0,25 | 0 | 15 |
Raccord : Coupure thermique
| Matériau principal | λ |
|---|---|
|
Maçonnerie
Blocs creux remplis d'isolant Ploegsteert Lambdabloc |
0,16 |
