Général
- Type
- pont thermique linéaire
- Raccord
- Mur intérieur sur cave non chauffée
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

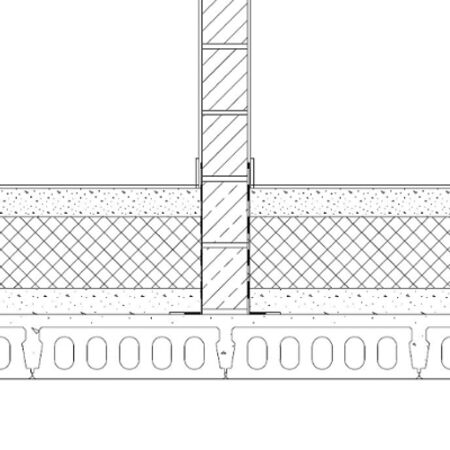

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Les Briqueteries de Ploegsteert
- Bureau d'études
- Les Briqueteries de Ploegsteert
- Date d'ajout
- 07/02/2014
Calcul
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Résultat
- Psi
- 0,05 W/m.K
- Rapport
- Rapport
- Captures d'écran

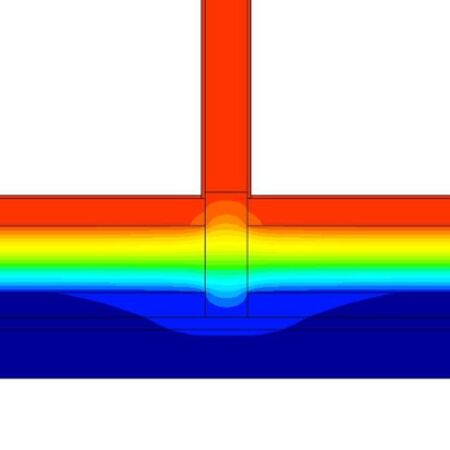

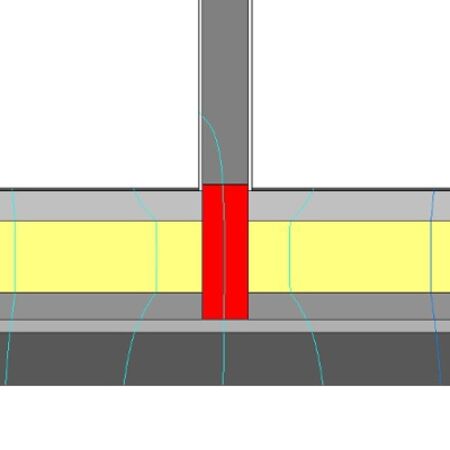

- Avec isothermes Avec flux
Parois
Plancher sur cave non chauffée
- U
- 0,118 W/m²K
- Épaisseur
- 610 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Béton
Béton normal lourd non-armé Norme humide |
1,7 | 40 | |||
|
Béton
Béton normal lourd non-armé Norme sec |
1,3 | 80 | |||
|
Isolants
Polyuréthane (PUR) - Isolant projeté |
0,028 | 220 | |||
|
Béton
Béton normal lourd non-armé Norme humide |
1,7 | 100 | |||
|
Divers
Carreaux de grès Norme sec |
1,2 | 10 | |||
|
Plancher préfabriqué
Hourdis béton Norme 16 cm |
1,231 | 160 |
Raccord : Coupure thermique
| Matériau principal | λ |
|---|---|
|
Maçonnerie
Blocs creux remplis d'isolant Ploegsteert Lambdabloc |
0,16 |
