Ponts thermiques

galerie

PT2014-0182

Général

Type
pont thermique linéaire
Raccord
Seuil de fenêtre
(deux zones de température)
Bâtiment
Neuf
Structure
Massive
Doc. graphiques

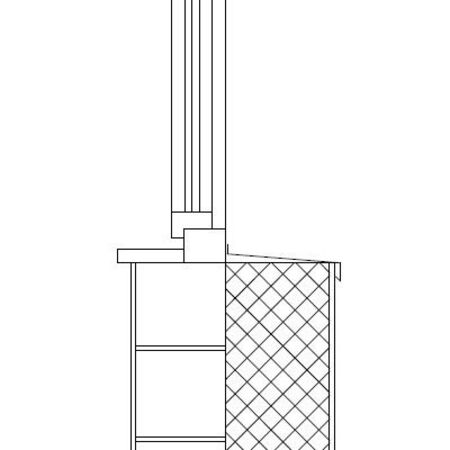

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
JORIS VIncent (encodage phpp pas concepteur)
Bureau d'études
pmp asbl
Date d'ajout
20/01/2014

Calcul

Logiciel de sim.
Therm 6.3
Fichiers
Simulation

Résultat

Psi
0,059 W/m.K
Rapport
Rapport
Captures d'écran

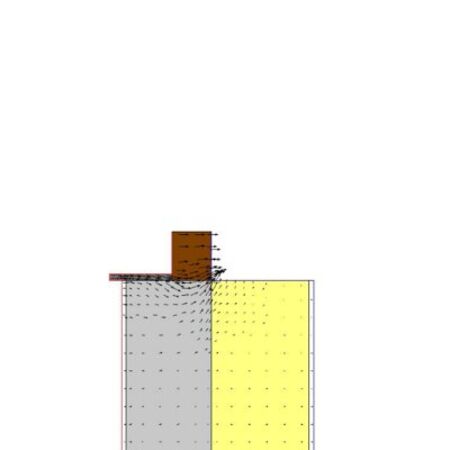

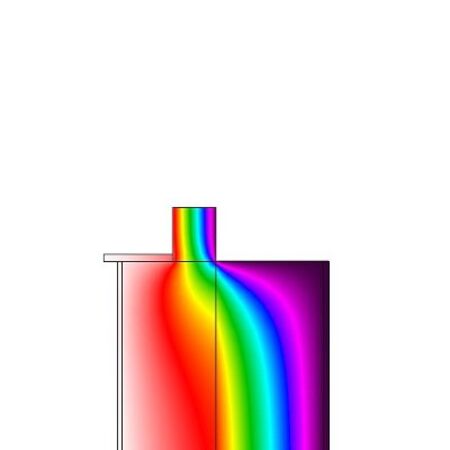

Avec isothermes Avec flux

Parois

Mur extérieur

U
0,117 W/m²K
Épaisseur
450 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Plâtre, enduits, mortiers
Enduit de plâtre
Norme
lourd (1000-1300)
0,52 0 10
Maçonnerie
Bloc de béton cellulaire
XELLA
Ytong C5/650
0,17 0 200
Plâtre, enduits, mortiers
Mortier de ciment
STO
StoLevell Uni
0,87 0 5
Isolants
Polystyrène expansé (EPS)
STO
Top 32
0,032 0 230
Plâtre, enduits, mortiers
Mortier de ciment
STO
StoSilco
0,7 0 5

Fenêtre : Châssis

Uf
0,89 W/m²K
Dormant
93 mm
