Général
- Type
- pont thermique linéaire
- Raccord
- Pied de façade (sous sol chauffé ou non, avec ou sans porte-fenêtre)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

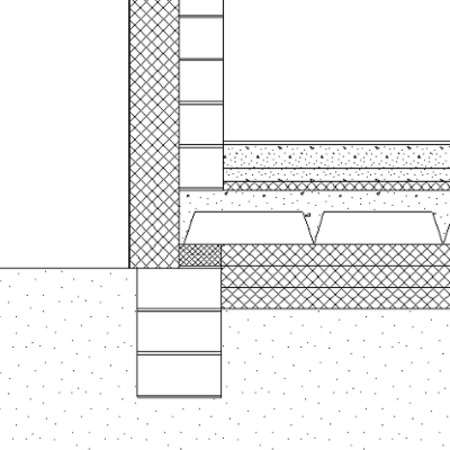

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- JORIS Vincent (encodeur phpp et non concepteur)
- Bureau d'études
- pmp asbl
- Date d'ajout
- 20/01/2014
Calcul
- Logiciel de sim.
- Therm 6.3
- Fichiers
- Simulation
Résultat
- Psi
- -0,006 W/m.K
- Rapport
- Rapport
- Captures d'écran

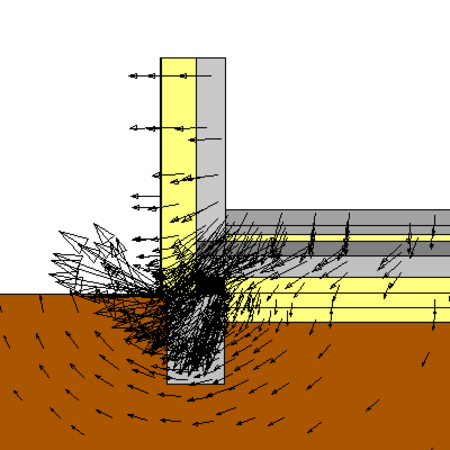

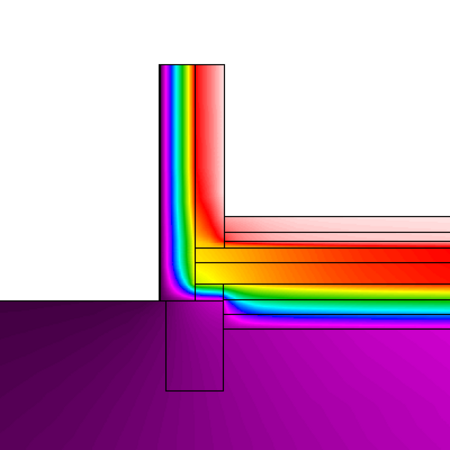

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,117 W/m²K
- Épaisseur
- 450 mm
Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
---|---|---|---|---|---|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 0 | 10 | ||
Maçonnerie
Bloc de béton cellulaire XELLA Ytong C5/650 |
0,17 | 0 | 200 | ||
Plâtre, enduits, mortiers
Mortier de ciment STO StoLevell Uni |
0,87 | 0 | 5 | ||
Isolants
Polystyrène expansé (EPS) STO Top 32 |
0,032 | 0 | 230 | ||
Plâtre, enduits, mortiers
Mortier de ciment STO StoSilco |
0,7 | 0 | 5 |
Plancher sur sol
- U
- 0,065 W/m²K
- Épaisseur
- 780 mm
Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
---|---|---|---|---|---|
Isolants
Polyuréthane (PUR) Recticel Eurofloor-ATG |
0,023 | 0 | 300 | ||
Plancher préfabriqué
Hourdis béton Norme 16 cm |
1,231 | 0 | 150 | ||
Béton
Béton normal lourd armé Norme humide |
2,2 | 0 | 100 | ||
Isolants
Polyuréthane (PUR) Recticel Eurofloor-ATG |
0,023 | 0 | 40 | ||
Béton
Chape ciment Norme humide |
0,8 | 0 | 60 | ||
Béton
Chape ciment Norme humide |
0,8 | 0 | 110 | ||
Divers
Carreaux de grès Norme sec |
1,2 | 0 | 20 |
Raccord : Coupure thermique
Matériau principal | λ |
---|---|
Isolants
Verre cellulaire (CG) FOAMGLAS Perinsul_ATG |
0,05 |
