Ponts thermiques

galerie

PT2013-0166

Général

Type
pont thermique linéaire
Raccord
Linteau de fenêtre (avec ou sans caisson de stores)
(deux zones de température)
Bâtiment
Neuf
Structure
Massive
Doc. graphiques

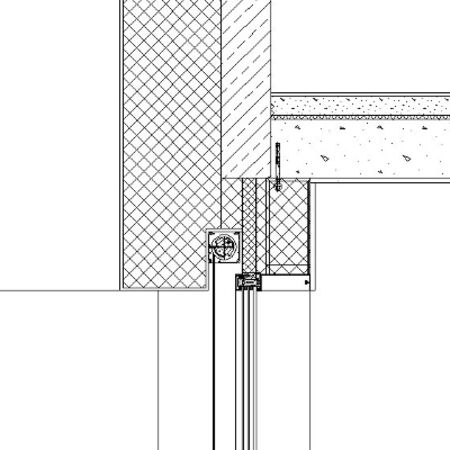

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
A2M sprl
Bureau d'études
A2M sprl
Date d'ajout
02/09/2013

Calcul

Logiciel de sim.
Kobra
Fichiers
Simulation

Résultat

Psi
0,01 W/m.K
Rapport
Rapport
Captures d'écran

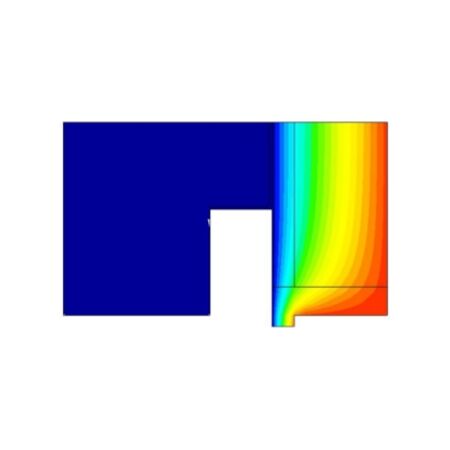

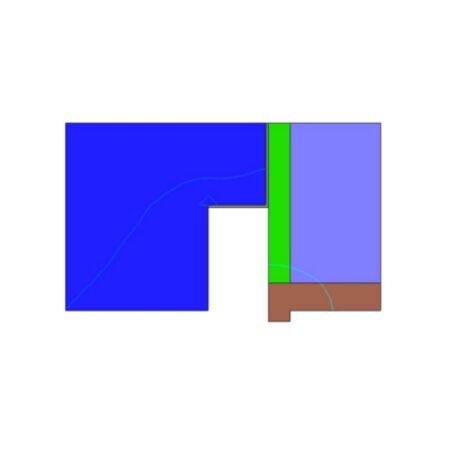

Avec isothermes Avec flux

Parois

Mur extérieur

U
0,125 W/m²K
Épaisseur
470 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Plâtre, enduits, mortiers
Enduit de plâtre
Norme
lourd (1000-1300)
0,52 10
Pierre naturelle
Pierre silico-calcaire
Xella
Silka
0,91 150
Isolants
Polystyrène expansé (EPS)
Knauf
Therm 60
0,039 300
Plâtre, enduits, mortiers
Mortier de ciment
Norme
humide
1,5 10

Fenêtre : Châssis

Uf
0,66 W/m²K
Dormant
40 mm
