Général
- Type
- pont thermique linéaire
- Raccord
- Pied de façade (sous sol chauffé ou non, avec ou sans porte-fenêtre)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

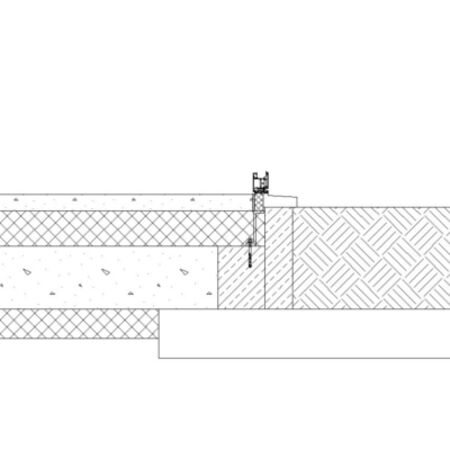

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- A2M sprl
- Bureau d'études
- A2M sprl
- Date d'ajout
- 30/08/2013
Calcul
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Résultat
- Psi
- 0,06 W/m.K
- Rapport
- Rapport
- Captures d'écran

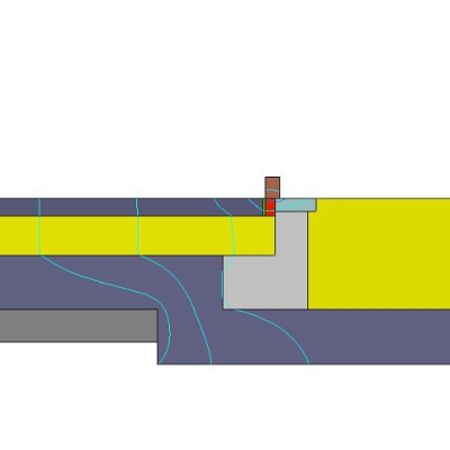

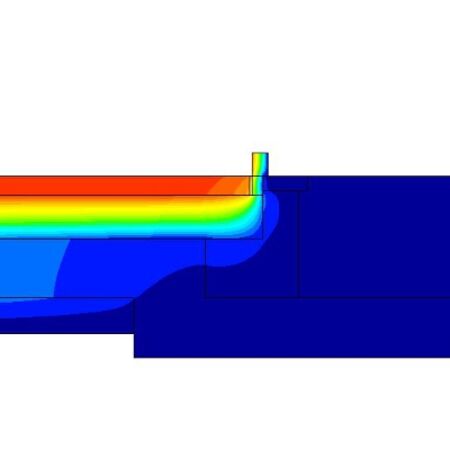

- Avec isothermes Avec flux
Parois
Plancher en contact avec un espace adjacent non chauffé
- U
- 0,078 W/m²K
- Épaisseur
- 660 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Béton
Chape ciment Norme humide |
0,8 | 0 | 80 | ||
|
Isolants
Polyuréthane (PUR) Recticel Eurofloor-ATG |
0,023 | 0 | 180 | ||
|
Béton
Béton normal lourd armé Norme humide |
2,2 | 0 | 250 | ||
|
Isolants
Polystyrène expansé (EPS) Knauf Lambdapor-Neopor |
0,032 | 0 | 150 |
Fenêtre : Châssis
- Uf
- 0,8 W/m²K
- Dormant
- 66 mm
Mur extérieur
- U
- 0,12 W/m²K
- Épaisseur
- 460 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Polystyrène expansé (EPS) STO Top 32 |
0,032 | 260 | |||
|
Béton
Béton normal lourd armé Norme humide |
2,2 | 200 |
