Général
- Type
- pont thermique linéaire
- Raccord
- Pied de façade sur terre-plein (avec ou sans porte-fenêtre)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

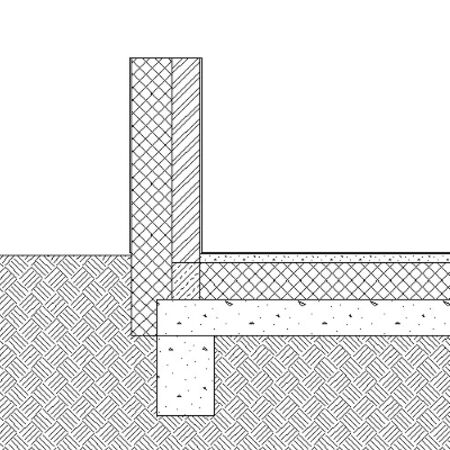

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- A2M sprl
- Bureau d'études
- A2M sprl
- Date d'ajout
- 30/08/2013
Calcul
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Résultat
- Psi
- -0,084 W/m.K
- Rapport
- Rapport
- Captures d'écran

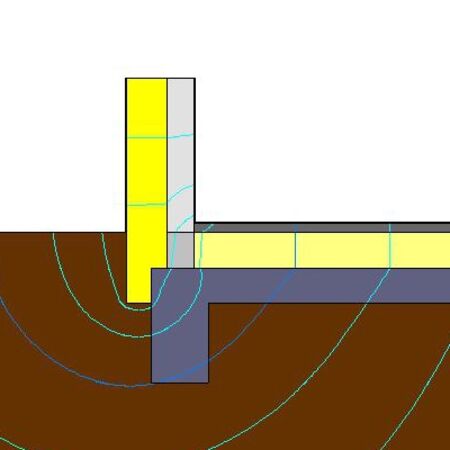

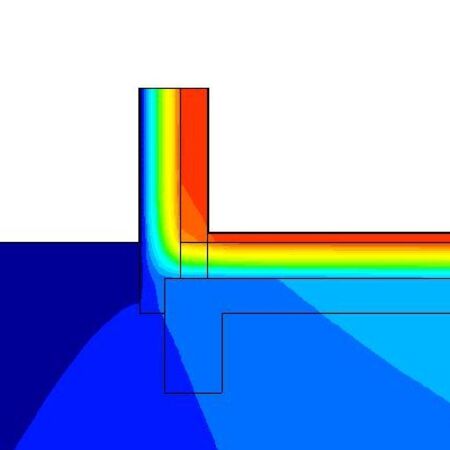

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,109 W/m²K
- Épaisseur
- 490 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Mortier de ciment Norme humide |
1,5 | 10 | |||
|
Isolants
Polystyrène expansé (EPS) STO Top 32 |
0,032 | 280 | |||
|
Pierre naturelle
Pierre silico-calcaire Xella Silka |
0,91 | 190 | |||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 10 |
Raccord : Coupure thermique
| Matériau principal | λ |
|---|---|
|
Maçonnerie
Bloc de béton cellulaire XELLA Ytong_C3/450 |
0,11 |
Plancher sur sol
- U
- 0,089 W/m²K
- Épaisseur
- 570 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Divers
Carreaux de grès Norme sec |
1,2 | 0 | 10 | ||
|
Béton
Chape ciment Norme humide |
0,8 | 0 | 60 | ||
|
Isolants
Polyuréthane (PUR) Recticel Eurofloor-ATG |
0,023 | 0 | 250 | ||
|
Béton
Béton normal lourd armé Norme humide |
2,2 | 0 | 250 |
