Général
- Type
- pont thermique linéaire
- Raccord
- Mur intérieur sur cave non chauffée
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques
- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- A2M sprl
- Bureau d'études
- A2M sprl
- Date d'ajout
- 29/08/2013
Calcul
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Résultat
- Psi
- 0,428 W/m.K
- Rapport
- Rapport
- Captures d'écran

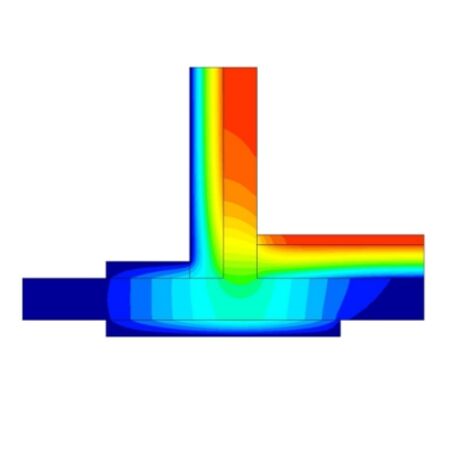

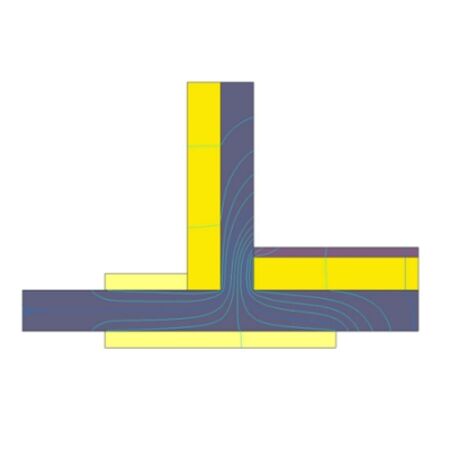

- Avec isothermes Avec flux
Parois
Mur en contact avec un espace adjacent non chauffé
- U
- 0,112 W/m²K
- Épaisseur
- 430 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 0 | 15 | ||
|
Béton
Béton normal lourd armé Norme humide |
2,2 | 0 | 200 | ||
|
Isolants
Polyuréthane (PUR) Recticel Eurowall-ATG |
0,023 | 0 | 200 | ||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 0 | 15 |
Plancher sur cave non chauffée
- U
- 0,11 W/m²K
- Épaisseur
- 525 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Divers
Carreaux de grès Norme sec |
1,2 | 15 | |||
|
Béton
Chape ciment Norme humide |
0,8 | 60 | |||
|
Isolants
Polyuréthane (PUR) Recticel Eurofloor-ATG |
0,023 | 200 | |||
|
Béton
Béton normal lourd armé Norme humide |
2,2 | 250 |
