Général
- Type
- pont thermique linéaire
- Raccord
- Pied de façade (sous sol chauffé ou non, avec ou sans porte-fenêtre)
- (deux zones de température)
- Bâtiment
- Rénovation
- Structure
- Massive
- Doc. graphiques

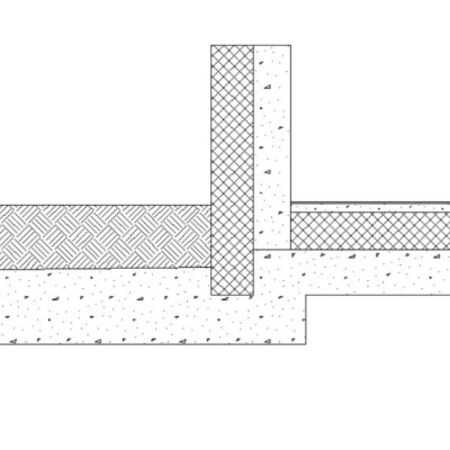

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- A2M sprl
- Bureau d'études
- A2M sprl
- Date d'ajout
- 29/08/2013
Calcul
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Résultat
- Psi
- 0,507 W/m.K
- Rapport
- Rapport
- Captures d'écran

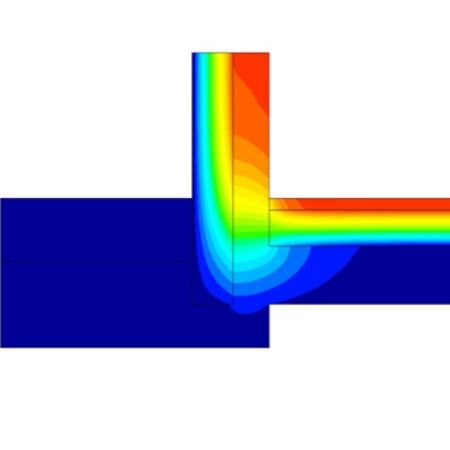

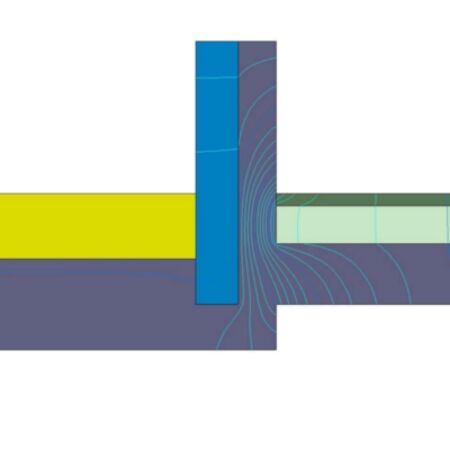

- Avec isothermes Avec flux
Parois
Plancher sur cave non chauffée
- U
- 0,107 W/m²K
- Épaisseur
- 645 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Divers
Carreaux de grès Norme sec |
1,2 | 15 | |||
|
Béton
Chape ciment Norme humide |
0,8 | 80 | |||
|
Isolants
Polyuréthane (PUR) Isotrie Isotrie 240 |
0,028 | 250 | |||
|
Béton
Béton normal lourd armé Norme humide |
2,2 | 300 |
Mur extérieur
- U
- 0,138 W/m²K
- Épaisseur
- 555 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 15 | |||
|
Béton
Béton normal lourd armé Norme humide |
2,2 | 250 | |||
|
Isolants
Polystyrène expansé (EPS) Knauf Lambdapor-Neopor |
0,032 | 280 | |||
|
Plâtre, enduits, mortiers
Mortier de ciment Norme humide |
1,5 | 10 |
