Général
- Type
- pont thermique linéaire
- Raccord
- Pied de façade (sous sol chauffé ou non, avec ou sans porte-fenêtre)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

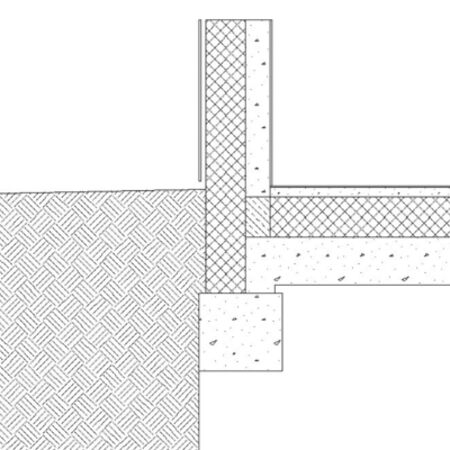

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- A2M sprl
- Bureau d'études
- A2M sprl
- Date d'ajout
- 28/08/2013
Calcul
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Résultat
- Psi
- -0,038 W/m.K
- Rapport
- Rapport
- Captures d'écran

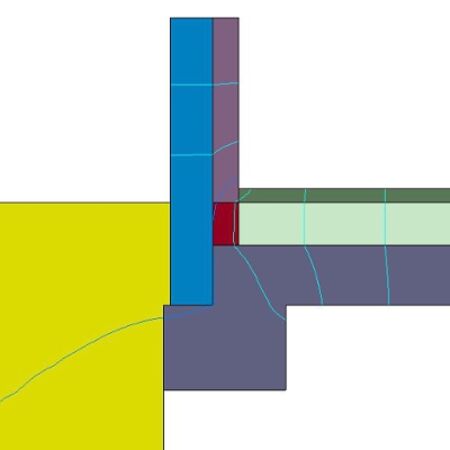

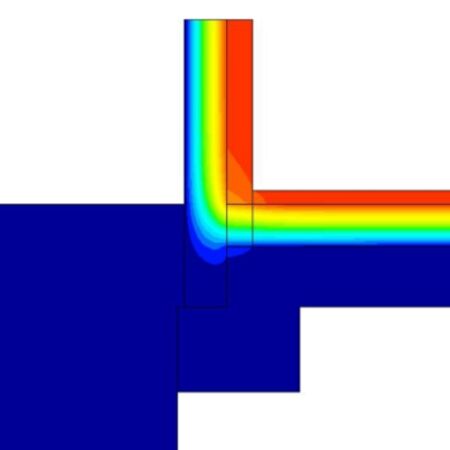

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,123 W/m²K
- Épaisseur
- 415 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Polystyrène expansé (EPS) Knauf Lambdapor-Neopor |
0,032 | 250 | |||
|
Béton
Béton normal lourd armé Norme humide |
2,2 | 150 | |||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 15 |
Plancher en contact avec un espace adjacent non chauffé
- U
- 0,107 W/m²K
- Épaisseur
- 680 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Béton
Chape ciment Norme humide |
0,8 | 0 | 80 | ||
|
Isolants
Polyuréthane (PUR) Isotrie Isotrie 240 |
0,028 | 0 | 250 | ||
|
Béton
Béton normal lourd armé Norme humide |
2,2 | 0 | 350 |
Raccord : Coupure thermique
| Matériau principal | λ |
|---|---|
|
Maçonnerie
Bloc de béton cellulaire XELLA Ytong-C4/550 |
0,135 |
