Général
- Type
- pont thermique linéaire
- Raccord
- Raccord toiture plate avec mur extérieur (angle sortant)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

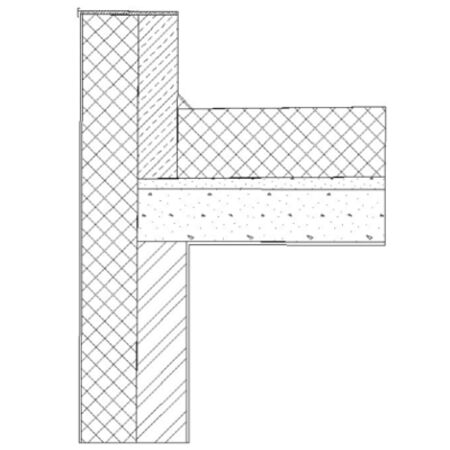

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- A2M sprl
- Bureau d'études
- A2M sprl
- Date d'ajout
- 26/08/2013
Calcul
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Résultat
- Psi
- -0,018 W/m.K
- Rapport
- Rapport
- Captures d'écran

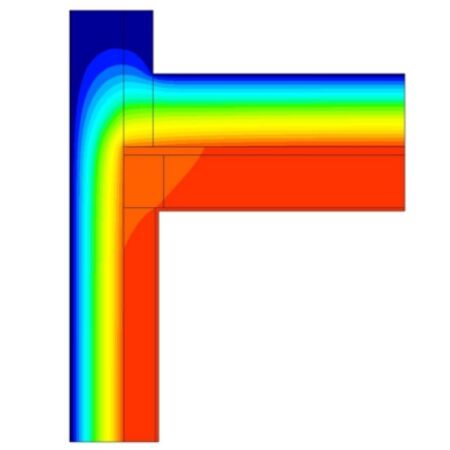

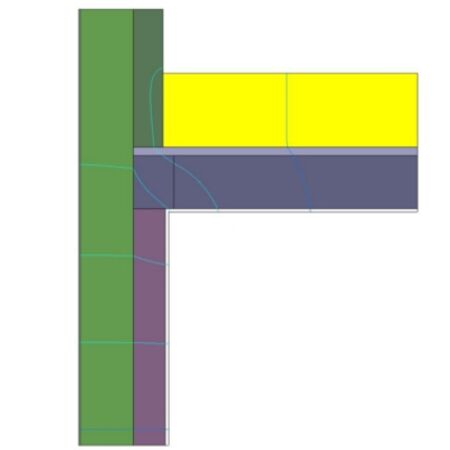

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,122 W/m²K
- Épaisseur
- 410 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Mortier de ciment Norme humide |
1,5 | 10 | |||
|
Isolants
Polystyrène expansé (EPS) Knauf Lambdapor-Neopor |
0,032 | 250 | |||
|
Pierre naturelle
Pierre silico-calcaire Xella Silka |
0,91 | 140 | |||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 10 |
Toiture plate
- U
- 0,064 W/m²K
- Épaisseur
- 615 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 10 | |||
|
Plancher préfabriqué
Hourdis béton Norme 20 cm |
1,333 | 200 | |||
|
Béton
Béton normal lourd non-armé Norme humide |
1,7 | 55 | |||
|
Isolants
Polyisocyanurate (PIR) Recticel Eurothane Silver |
0,023 | 350 |
Raccord : Coupure thermique
| Matériau principal | λ |
|---|---|
|
Maçonnerie
Bloc de béton cellulaire XELLA Ytong_C3/450 |
0,11 |
