Général
- Type
- pont thermique linéaire
- Raccord
- Linteau de fenêtre (avec ou sans caisson de stores)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

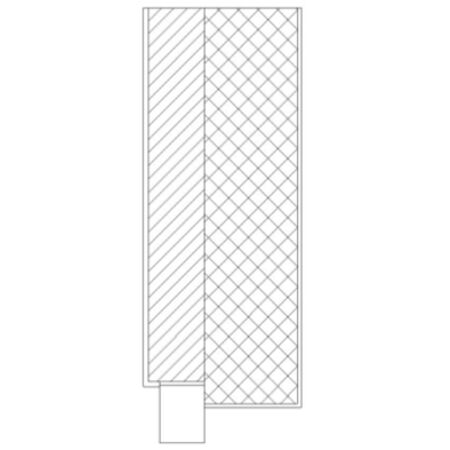

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- A2M sprl
- Bureau d'études
- A2M sprl
- Date d'ajout
- 26/08/2013
Calcul
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Résultat
- Psi
- 0,037 W/m.K
- Rapport
- Rapport
- Captures d'écran

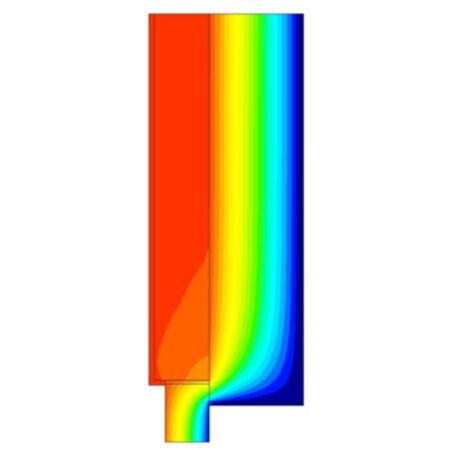

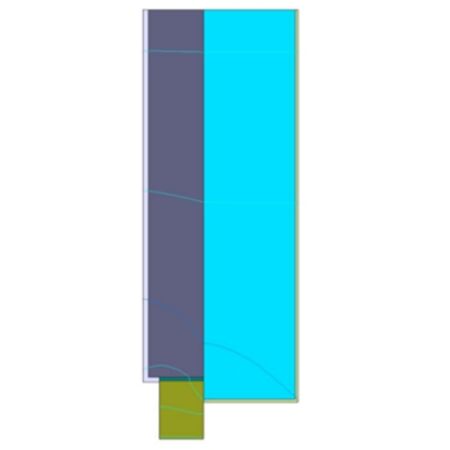

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,123 W/m²K
- Épaisseur
- 425 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 15 | |||
|
Maçonnerie
Bloc creux de beton lourd (>1200) Norme 14 cm |
1,273 | 150 | |||
|
Isolants
Polystyrène expansé (EPS) STO Top 32 |
0,032 | 250 | |||
|
Plâtre, enduits, mortiers
Mortier de ciment Norme humide |
1,5 | 10 |
Fenêtre : Châssis
- Uf
- 0,7 W/m²K
- Dormant
- 120 mm
