Général
- Type
- pont thermique linéaire
- Raccord
- Porte à faux espace chauffé (angle rentrant)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

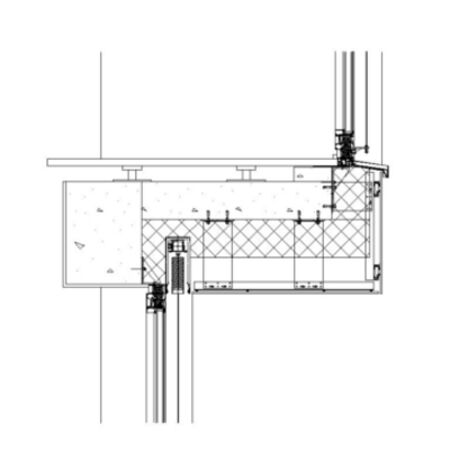

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- A2M sprl
- Bureau d'études
- A2M sprl
- Date d'ajout
- 23/08/2013
Calcul
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Résultat
- Psi
- 0,01 W/m.K
- Rapport
- Rapport
- Captures d'écran

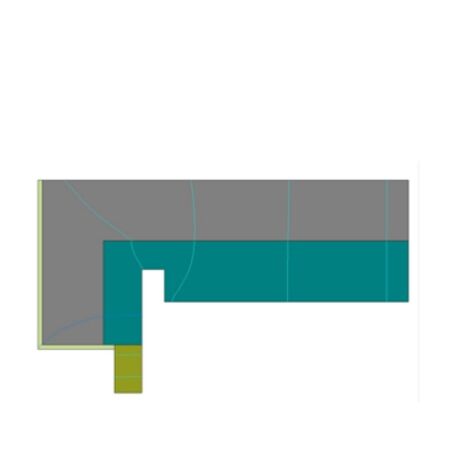

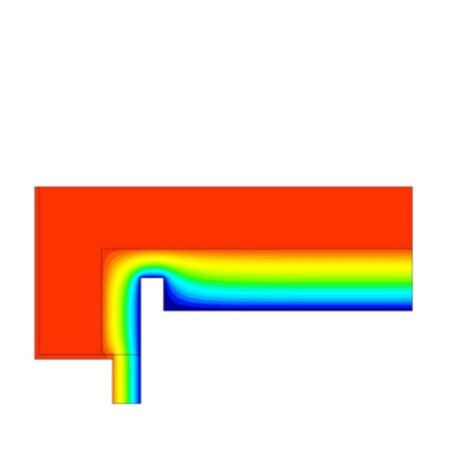

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,237 W/m²K
- Épaisseur
- 336 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 10 | |||
|
Béton
Béton normal lourd armé Norme humide |
2,2 | 200 | |||
|
Isolants
Laine minérale (MW) Isover Mupan |
0,032 | 126 |
Plancher sur air extérieur
- U
- 0,156 W/m²K
- Épaisseur
- 400 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Béton
Béton normal lourd armé Norme humide |
2,2 | 0 | 200 | ||
|
Isolants
Laine minérale (MW) Isover Mupan |
0,032 | 0 | 200 |
Fenêtre : Châssis
- Uf
- 0,7 W/m²K
- Dormant
- 90 mm
