Ponts thermiques

galerie

PT2013-0149

Général

Type
pont thermique linéaire
Raccord
Seuil de fenêtre
(deux zones de température)
Bâtiment
Neuf
Structure
Massive
Doc. graphiques

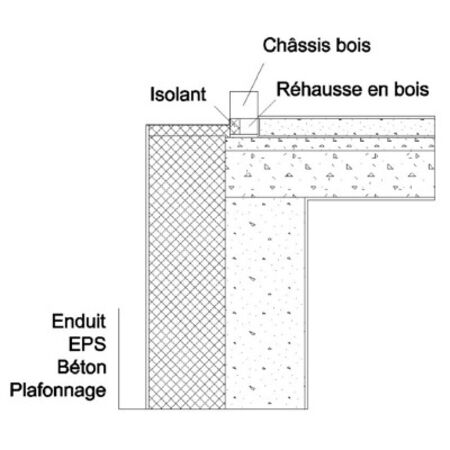

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
A2M sprl
Bureau d'études
A2M sprl
Date d'ajout
23/08/2013

Calcul

Logiciel de sim.
Kobra
Fichiers
Simulation

Résultat

Psi
0,076 W/m.K
Rapport
Rapport
Captures d'écran

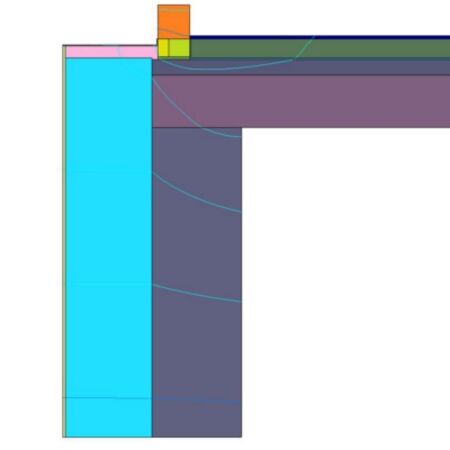

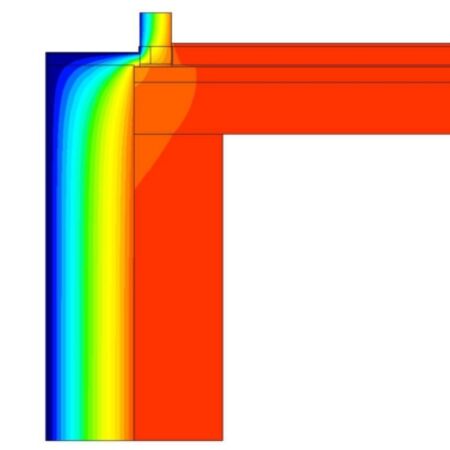

Avec isothermes Avec flux

Parois

Mur extérieur

U
0,134 W/m²K
Épaisseur
590 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Plâtre, enduits, mortiers
Enduit de plâtre
Norme
lourd (1000-1300)
0,52 10
Béton
Béton normal lourd armé
Norme
humide
2,2 290
Isolants
Polystyrène expansé (EPS)
Knauf
Therm 60
0,039 280
Plâtre, enduits, mortiers
Mortier de ciment
Norme
humide
1,5 10

Fenêtre : Châssis

Uf
0,7 W/m²K
Dormant
103 mm
