Général
- Type
- pont thermique linéaire
- Raccord
- Raccord toiture plate avec mur extérieur (angle sortant)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

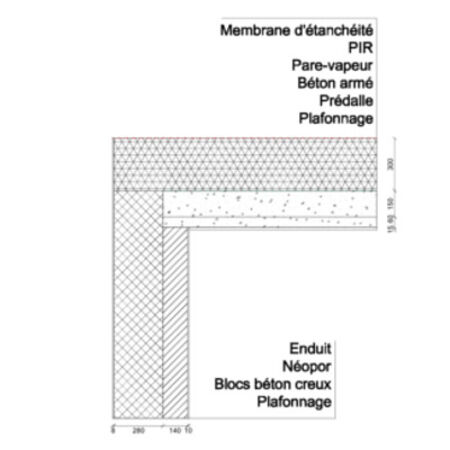

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- A2M sprl
- Bureau d'études
- A2M sprl
- Date d'ajout
- 09/08/2013
Calcul
- Logiciel de sim.
- Trisco
- Fichiers
- Simulation
Résultat
- Psi
- -0,044 W/m.K
- Rapport
- Rapport
- Captures d'écran

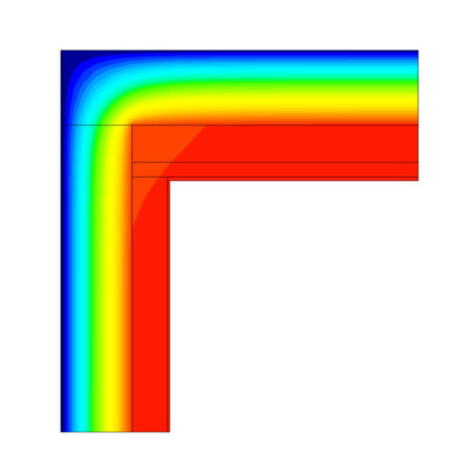

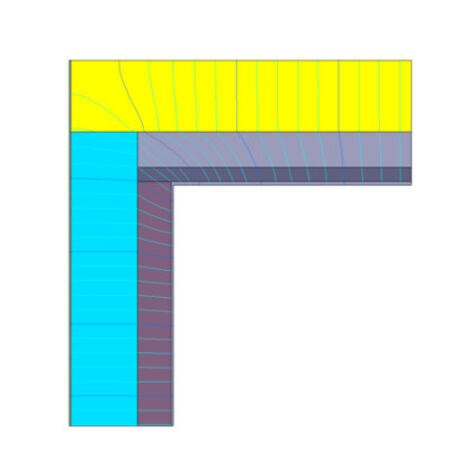

- Avec isothermes Avec flux
Parois
Toiture plate
- U
- 0,078 W/m²K
- Épaisseur
- 525 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Béton
Béton normal lourd armé Norme sec |
1,7 | 60 | |||
|
Béton
Béton normal lourd armé Norme sec |
1,7 | 150 | |||
|
Isolants
Polyuréthane (PUR) Recticel Eurofloor-ATG |
0,023 | 300 | |||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 15 |
Mur extérieur
- U
- 0,11 W/m²K
- Épaisseur
- 438 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Maçonnerie
Bloc creux de beton lourd (>1200) Norme 14 cm |
1,273 | 140 | |||
|
Isolants
Polystyrène expansé (EPS) STO Top 32 |
0,032 | 280 | |||
|
Plâtre, enduits, mortiers
Mortier de ciment Norme humide |
1,5 | 8 | |||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 10 |
