Général
- Type
- pont thermique linéaire
- Raccord
- Raccord toiture plate avec mur extérieur (angle sortant)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

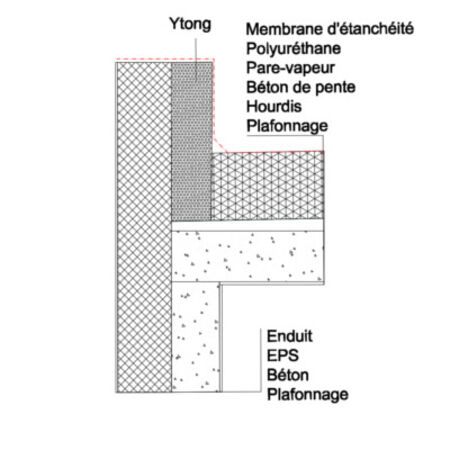

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- A2M sprl
- Bureau d'études
- A2M sprl
- Date d'ajout
- 07/08/2013
Calcul
- Logiciel de sim.
- Trisco
- Fichiers
- Simulation
Résultat
- Psi
- -0,008 W/m.K
- Rapport
- Rapport
- Captures d'écran

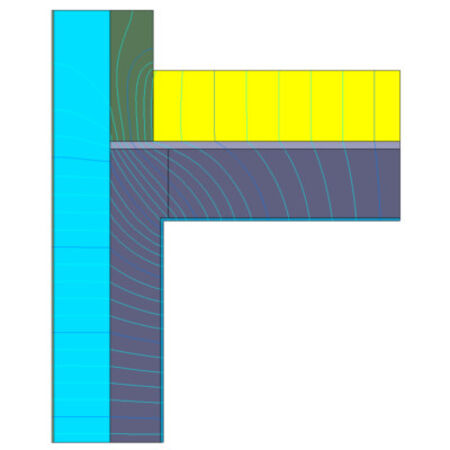

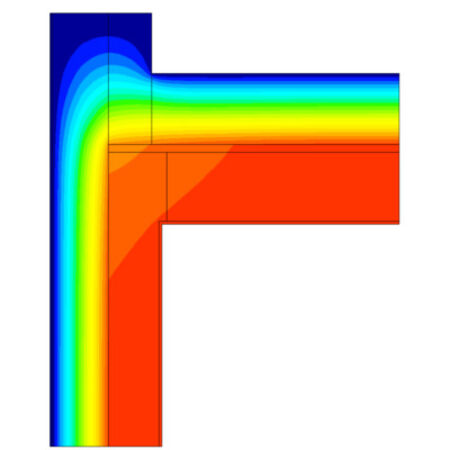

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,12 W/m²K
- Épaisseur
- 553 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Mortier de ciment Norme humide |
1,5 | 8 | |||
|
Isolants
Polystyrène expansé (EPS) Knauf EPS 035 |
0,035 | 280 | |||
|
Béton
Béton normal lourd armé Norme sec |
1,7 | 250 | |||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 15 |
Toiture plate
- U
- 0,064 W/m²K
- Épaisseur
- 745 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Polyuréthane (PUR) Recticel Eurofloor-ATG |
0,023 | 350 | |||
|
Béton
Béton normal lourd non-armé Norme sec |
1,3 | 40 | |||
|
Plancher préfabriqué
Hourdis béton Norme 20 cm |
1,333 | 340 | |||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 15 |
