Général

Type

pont thermique linéaire

Raccord

Pied de façade sur terre-plein (avec ou sans porte-fenêtre)

(deux zones de température)

Bâtiment

Neuf

Structure

Massive

Doc. graphiques

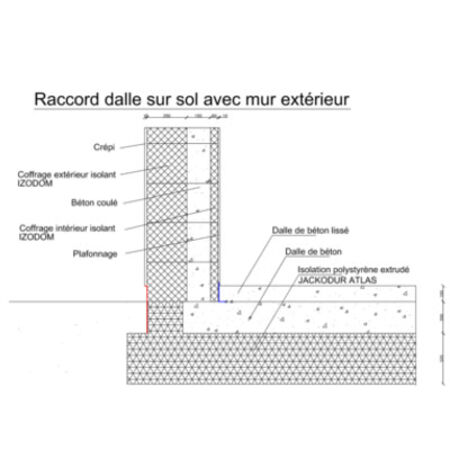

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte

A2M sprl

Bureau d'études

pmp asbl

Date d'ajout

07/08/2013

Calcul

Logiciel de sim.

Therm 7.1

Fichiers

Simulation

Résultat

Psi

-0,101 W/m.K

Rapport

Rapport

Captures d'écran

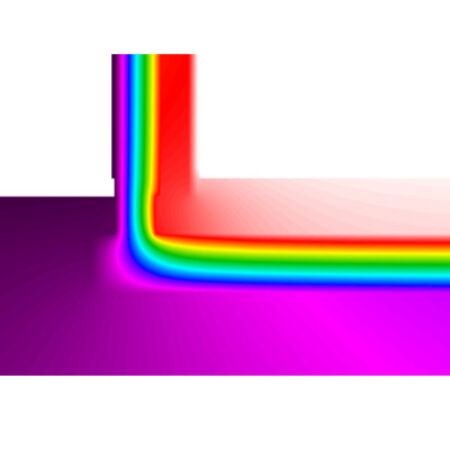

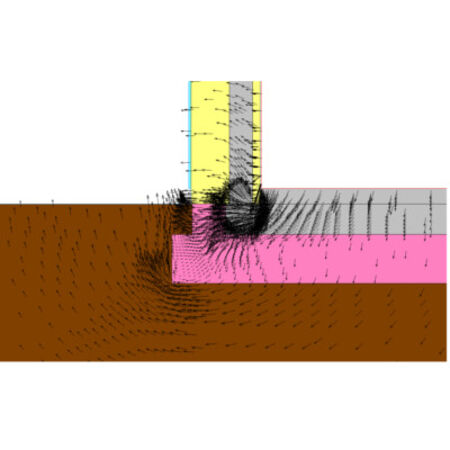

Avec isothermes Avec flux

Parois

Mur extérieur

U

0,103 W/m²K

Épaisseur

475 mm

Matériau principal	λ	Matériau secondaire	λ	%	épaisseur (mm)
Isolants Polystyrène expansé (EPS) BASF IZODOM	0,032				50
Béton Béton normal lourd armé Norme sec	1,7				150
Isolants Polystyrène expansé (EPS) BASF IZODOM	0,032				250
Plâtre, enduits, mortiers Mortier de ciment Norme humide	1,5				15
Plâtre, enduits, mortiers Enduit de plâtre Norme lourd (1000-1300)	0,52				10

Plancher sur sol

U

0,106 W/m²K

Épaisseur

620 mm

Matériau principal	λ	Matériau secondaire	λ	%	épaisseur (mm)
Béton Béton normal lourd non-armé Norme humide	1,7				100
Béton Béton normal lourd armé Norme sec	1,7				200
Isolants Polystyrène extrudé (XPS) Jackon Jackodur Atlas	0,036				320
