Général

Type

pont thermique linéaire

Raccord

Faîte et haut de versant

(deux zones de température)

Bâtiment

Neuf

Structure

Légère

Doc. graphiques

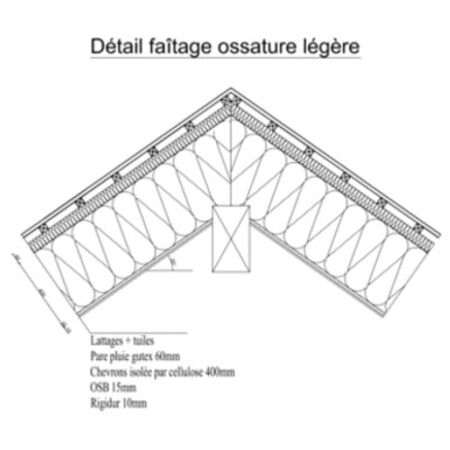

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte

A2M sprl

Bureau d'études

pmp asbl

Date d'ajout

07/08/2013

Calcul

Logiciel de sim.

Therm 7.1

Fichiers

Simulation

Résultat

Psi

-0,049 W/m.K

Rapport

Rapport

Captures d'écran

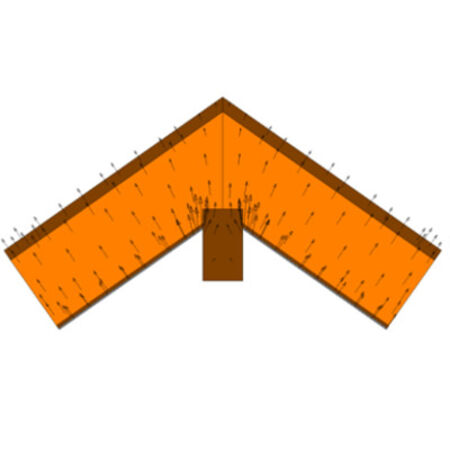

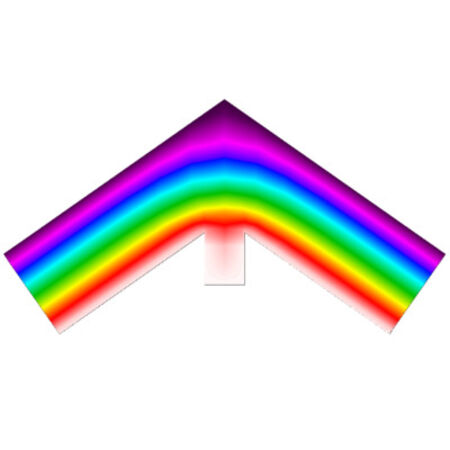

Avec isothermes Avec flux

Parois

Toiture inclinée

U

0,1 W/m²K

Épaisseur

485 mm

Matériau principal	λ	Matériau secondaire	λ	%	épaisseur (mm)
Bois et dérivé du bois Contreplaqué Triplex, multiplex Gutex Multiplex-top	0,046			0	60
Isolants Cellulose Isofloc Isofloc L	0,039	Bois et dérivé du bois Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec	0,13	0	400
Bois et dérivé du bois Panneaux d'OSB Norme néant	0,13			0	15
Plâtre, enduits, mortiers Plaque de plâtre entre deux cartons Gyproc Rigidur	0,202			0	10
