Général

Type

pont thermique linéaire

Raccord

Pied de façade (sous sol chauffé ou non, avec ou sans porte-fenêtre)

(deux zones de température)

Bâtiment

Neuf

Structure

Massive

Doc. graphiques

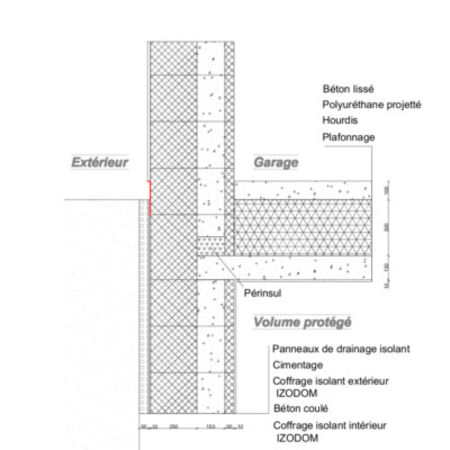

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte

A2M sprl

Bureau d'études

pmp asbl

Date d'ajout

07/08/2013

Calcul

Logiciel de sim.

Therm 7.1

Fichiers

Simulation

Résultat

Psi

-0,026 W/m.K

Rapport

Rapport

Captures d'écran

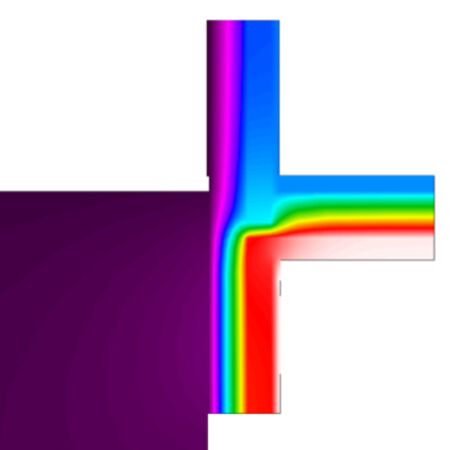

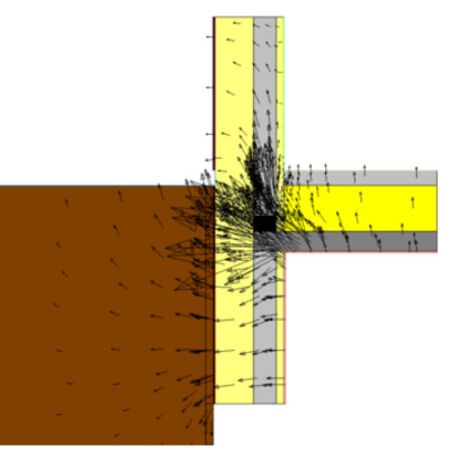

Avec isothermes Avec flux

Parois

Mur en contact avec le sol

U

0,109 W/m²K

Épaisseur

470 mm

Matériau principal	λ	Matériau secondaire	λ	%	épaisseur (mm)
Plâtre, enduits, mortiers Mortier de ciment Norme humide	1,5			0	10
Isolants Polystyrène expansé (EPS) BASF IZODOM	0,032			0	250
Béton Béton normal lourd armé Norme sec	1,7			0	150
Isolants Polystyrène expansé (EPS) BASF IZODOM	0,032			0	50
Plâtre, enduits, mortiers Enduit de plâtre Norme lourd (1000-1300)	0,52			0	10

Plancher en contact avec un espace adjacent non chauffé

U

0,084 W/m²K

Épaisseur

540 mm

Matériau principal	λ	Matériau secondaire	λ	%	épaisseur (mm)
Béton Béton normal lourd non-armé Norme humide	1,7			0	100
Isolants Polyuréthane (PUR) AA&AR Polyuréthane projeté	0,028			0	300
Plancher préfabriqué Hourdis béton Norme 12 cm	1,091			0	130
Plâtre, enduits, mortiers Enduit de plâtre Norme lourd (1000-1300)	0,52			0	10
