Général
- Type
- pont thermique linéaire
- Raccord
- Raccord mur extérieur contre espace non chauffé avec mur intérieur
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

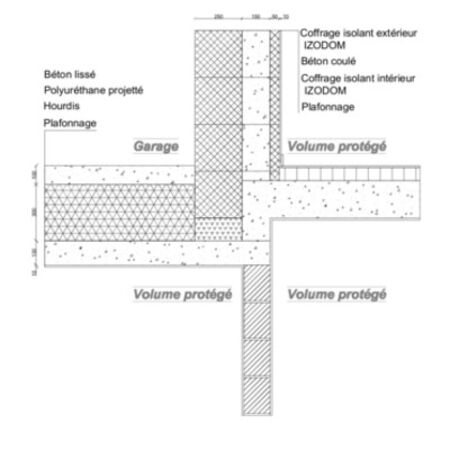

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- A2M sprl
- Bureau d'études
- pmp asbl
- Date d'ajout
- 07/08/2013
Calcul
- Logiciel de sim.
- Therm 7.1
- Fichiers
- Simulation
Résultat
- Psi
- 0,038 W/m.K
- Rapport
- Rapport
- Captures d'écran

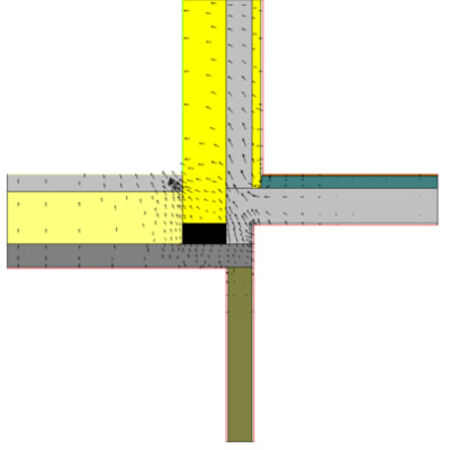

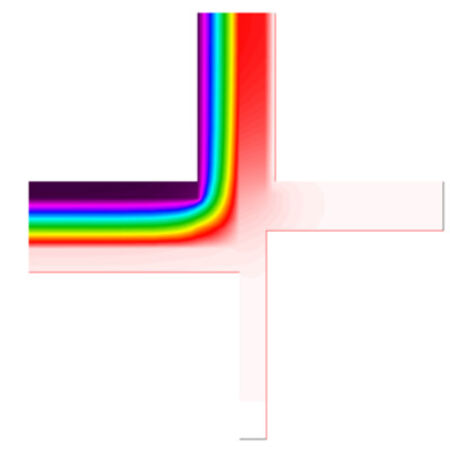

- Avec isothermes Avec flux
Parois
Mur en contact avec un espace adjacent non chauffé
- U
- 0,103 W/m²K
- Épaisseur
- 460 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Mortier de ciment Norme humide |
1,5 | 0 | 0 | ||
|
Isolants
Polystyrène expansé (EPS) BASF IZODOM |
0,032 | 0 | 250 | ||
|
Béton
Béton normal lourd armé Norme sec |
1,7 | 0 | 150 | ||
|
Isolants
Polystyrène expansé (EPS) BASF IZODOM |
0,032 | 0 | 50 | ||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 0 | 10 |
Plancher en contact avec un espace adjacent non chauffé
- U
- 0,083 W/m²K
- Épaisseur
- 540 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Béton
Béton normal lourd non-armé Norme humide |
1,7 | 0 | 100 | ||
|
Isolants
Polyuréthane (PUR) AA&AR Polyuréthane projeté |
0,028 | 0 | 300 | ||
|
Plancher préfabriqué
Hourdis béton Norme 12 cm |
1,091 | 0 | 130 | ||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 0 | 10 |
