Général
- Type
- pont thermique linéaire
- Raccord
- Raccord mur extérieur avec plancher de l’étage (ou plancher des combles non chauffés)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

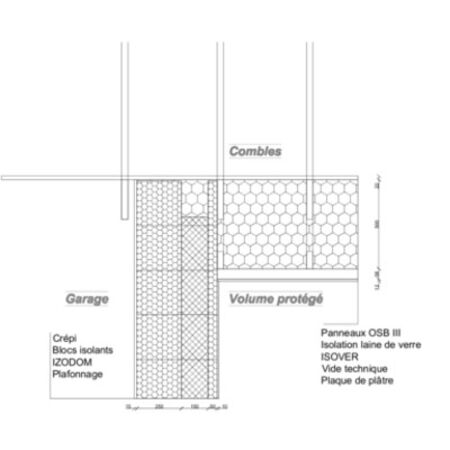

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- A2M sprl
- Bureau d'études
- pmp asbl
- Date d'ajout
- 07/08/2013
Calcul
- Logiciel de sim.
- Trisco
- Fichiers
- Simulation
Résultat
- Psi
- -0,281 W/m.K
- Rapport
- Rapport
- Captures d'écran

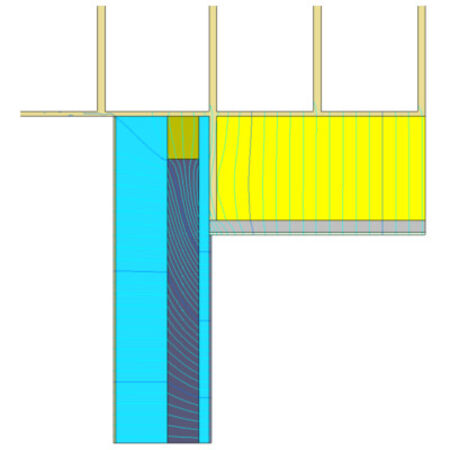

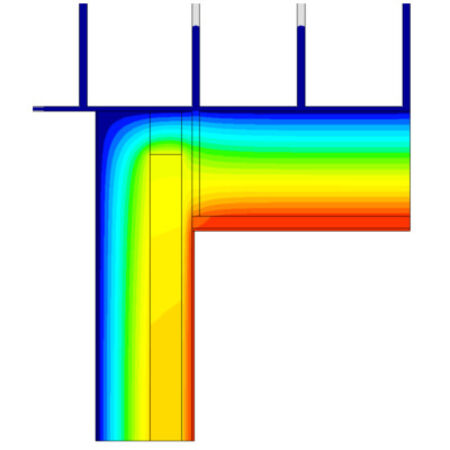

- Avec isothermes Avec flux
Parois
Mur en contact avec un espace adjacent non chauffé
- U
- 0,103 W/m²K
- Épaisseur
- 475 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Mortier de ciment Norme humide |
1,5 | 0 | 15 | ||
|
Isolants
Polystyrène expansé (EPS) BASF IZODOM |
0,032 | 0 | 250 | ||
|
Béton
Béton normal lourd armé Norme sec |
1,7 | 0 | 150 | ||
|
Isolants
Polystyrène expansé (EPS) BASF IZODOM |
0,032 | 0 | 50 | ||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 0 | 10 |
Plancher en contact avec un espace adjacent non chauffé
- U
- 0,079 W/m²K
- Épaisseur
- 592 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Bois et dérivé du bois
Panneaux d'OSB Norme néant |
0,13 | 0 | 22 | ||
|
Isolants
Laine minérale (MW) Knauf TI135U |
0,035 |
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 0 | 500 |
|
Plâtre, enduits, mortiers
Plaque de plâtre entre deux cartons Norme lourd (700-900) |
0,25 | 0 | 12 | ||
|
Lame d'air immobile
flux ascendant Norme 50 mm |
0,306 | 0 | 58 |
