Général
- Type
- pont thermique linéaire
- Raccord
- Bas de versant
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

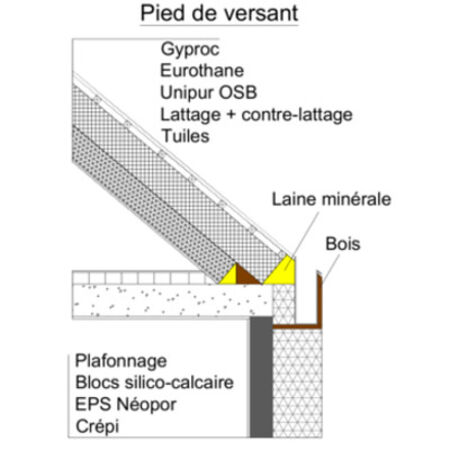

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- A2M sprl
- Bureau d'études
- A2M sprl
- Date d'ajout
- 07/08/2013
Calcul
- Logiciel de sim.
- Trisco
- Fichiers
- Simulation
Résultat
- Psi
- 0,098 W/m.K
- Rapport
- Rapport
- Captures d'écran

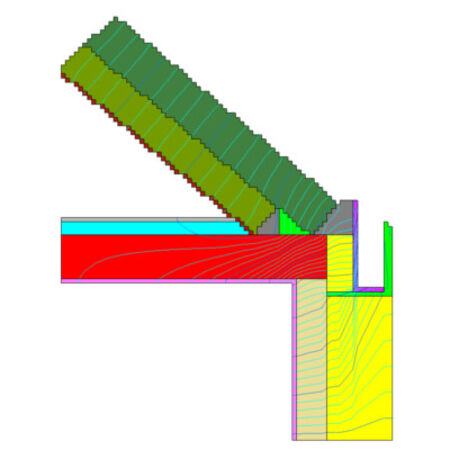

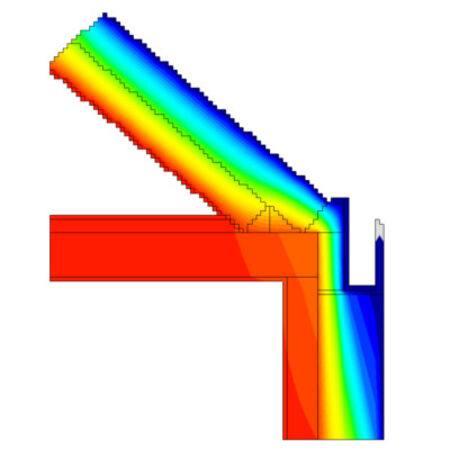

- Avec isothermes Avec flux
Parois
Toiture inclinée
- U
- 0,077 W/m²K
- Épaisseur
- 369 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Plaque de plâtre entre deux cartons Norme lourd (700-900) |
0,25 | 0 | 13 | ||
|
Isolants
Polyuréthane (PUR) Recticel Eurothane G |
0,023 | 0 | 160 | ||
|
Isolants
Polyuréthane (PUR) Unipur Unipur OSB |
0,034 | 0 | 196 |
Mur extérieur
- U
- 0,103 W/m²K
- Épaisseur
- 455 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Polystyrène expansé (EPS) STO Top 32 |
0,032 | 300 | |||
|
Pierre naturelle
Pierre silico-calcaire Silico-calcaire Silico-calcaire |
0,87 | 140 | |||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 15 |
