Général
- Type
- pont thermique linéaire
- Raccord
- Porte à faux espace chauffé (angle sortant)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

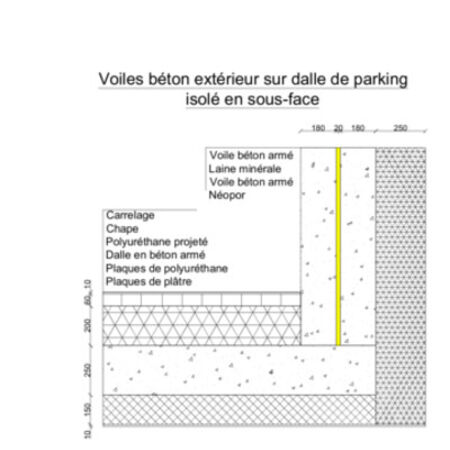

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Néant
- Bureau d'études
- A2M sprl
- Date d'ajout
- 07/08/2013
Calcul
- Logiciel de sim.
- Kobra
- Fichiers
- Simulation
Résultat
- Psi
- 0,024 W/m.K
- Rapport
- Rapport
- Captures d'écran

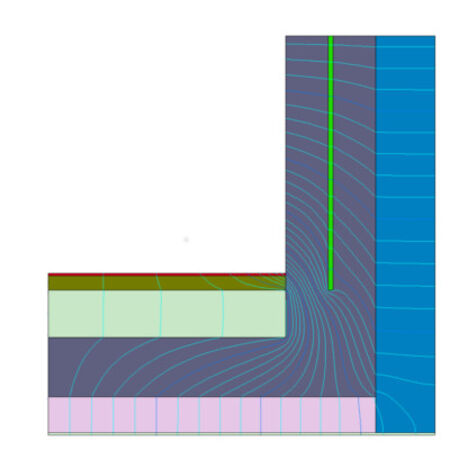

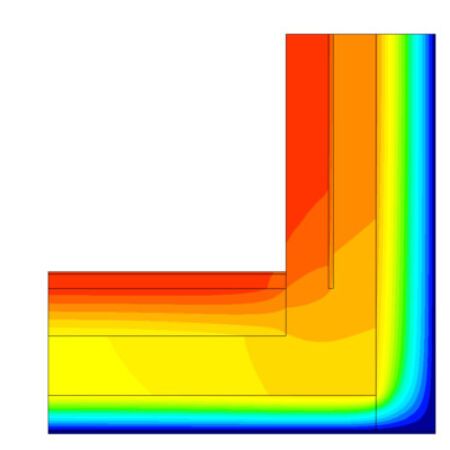

- Avec isothermes Avec flux
Parois
Plancher en contact avec un espace adjacent non chauffé
- U
- 0,072 W/m²K
- Épaisseur
- 850 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Béton
Chape ciment Norme humide |
0,8 | 0 | 80 | ||
|
Isolants
Polyuréthane (PUR) AA&AR Polyuréthane projeté |
0,028 | 0 | 250 | ||
|
Béton
Béton normal lourd armé Norme sec |
1,7 | 0 | 350 | ||
|
Divers
Carreaux de terre cuite Norme humide |
1 | 0 | 10 | ||
|
Isolants
Polyuréthane (PUR) Recticel Powerroof |
0,024 | 0 | 150 | ||
|
Plâtre, enduits, mortiers
Plaque de plâtre entre deux cartons Norme lourd (700-900) |
0,25 | 0 | 10 |
Mur extérieur
- U
- 0,114 W/m²K
- Épaisseur
- 630 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Béton
Béton normal lourd armé Norme sec |
1,7 | 180 | |||
|
Isolants
Laine minérale (MW) Isover Sonepanel |
0,037 | 20 | |||
|
Béton
Béton normal lourd armé Norme sec |
1,7 | 180 | |||
|
Isolants
Polystyrène expansé (EPS) STO Top 32 |
0,032 | 250 |
