Général

Type

pont thermique ponctuel

Perforation ponctuelle

Percement de l'isolation de la dalle de sol

Bâtiment

Neuf

Structure

Massive

Doc. graphiques

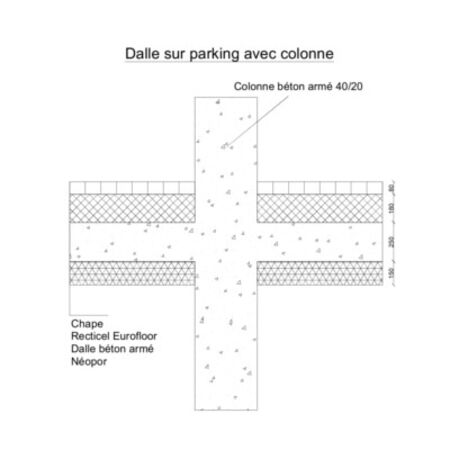

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte

A2M sprl

Bureau d'études

A2M sprl

Date d'ajout

06/08/2013

Calcul

Logiciel de sim.

Trisco

Fichiers

Simulation

Résultat

Khi

0,233 W/K

Rapport

Rapport

Captures d'écran

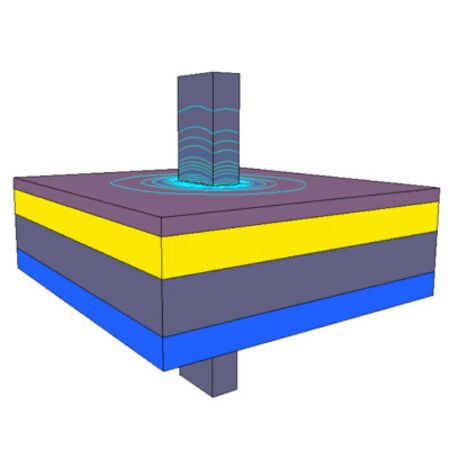

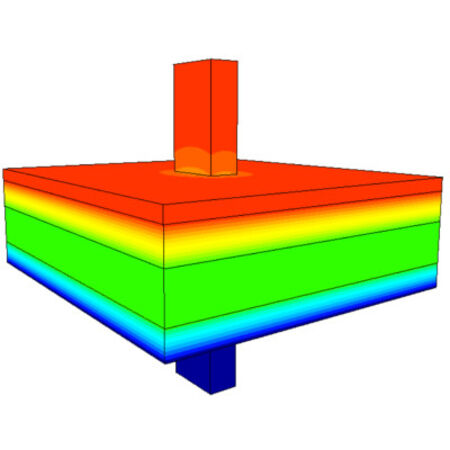

Avec isothermes Avec flux

Parois

Plancher en contact avec un espace adjacent non chauffé

U

0,077 W/m²K

Épaisseur

660 mm

Matériau principal	λ	Matériau secondaire	λ	%	épaisseur (mm)
Béton Béton léger en panneaux pleins ou en chape Chape Chape	1,3			0	80
Isolants Polyuréthane (PUR) Recticel Eurofloor-ATG	0,023			0	180
Béton Béton normal lourd armé Norme sec	1,7			0	250
Isolants Polystyrène expansé (EPS) STO Top 32	0,032			0	150
